1. Materiales:
Acero al carbono: ASTM A234 WPB WPC A105 A106 A53 A283-D API5LB A671-CC-70 A515-50 A135-A A179-C, etc.
Acero de baja aleación: ASTM / ASME SA 234 WP91, WP11, WP22, WP9
Acero al carbono a baja temperatura: ASTM / ASME SA420 WPL3-WPL 6
Acero dúplex y súper dúplex: ASTM / ASME SA 815 WPS31803, WPS32205, WPS32750, WPS32760, WPS32550
Acero inoxidable: ASTM / ASME SA403 WP 304, WP 304L, WP 304H, WP 304LN, WP 304N, ASTM / ASME A403 WP 316, WP 316L, WP 316H, WP 316LN, WP 316N, WP 316Ti, ASTM/ASME A403 WP 321, WP 321H ASTM/ASME A403 WP 347, WP 347H
Aleación de acero: A335-P1, P2, P5, P11, P12, P22, P91, P92, A369-FP1, P2 A250-T1 A209-T1 A213-T2, T9, T12 A199-T11, T22
Acero ferrítico de alta resistencia: ASTM / ASME SA 860 WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65, WPHY 70
Titanio: ASTM / ASME SB337 Grado 1, Grado 2, Grado 11, Grado 12
Con Ni Aleación: ASTM / ASME SB 466 UNS C70600 Cu / Ni 90 / 10
Aleación de níquel:
ASTM / ASME SB 366 Aleación 200 / UNS N02200, Aleación 800HT / Incoloy 800HT / UNS N08811, Aleación 400 / Monel 400 / UNS N04400, F904L / UNS N08904, Aleación 800 / Incoloy 800 / UNS N08800, Aleación C-2000 / UNS N06200, Aleación 925 / Incoloy 925 / UNS N09925, Aleación C-22 / UNS N06022, Aleación 201 / UNS N02201, Aleación C-276 / Hastelloy C-276 / UNS N10276, Aleación 625 / UNS N06625, Nimonic 80A / Aleación de níquel 80A / UNS N07080, Aleación K-500 / Monel K-500, Aleación 20 / UNS N08020, Aleación 800H / Incoloy 800H / UNS N08810, Aleación 600 / Inconel 600
1. Materiales:
Acero al carbono: ASTM A234 WPB WPC A105 A106 A53 A283-D API5LB A671-CC-70 A515-50 A135-A A179-C, etc.
Acero de baja aleación: ASTM / ASME SA 234 WP91, WP11, WP22, WP9
Acero al carbono a baja temperatura: ASTM / ASME SA420 WPL3-WPL 6
Acero dúplex y súper dúplex: ASTM / ASME SA 815 WPS31803, WPS32205, WPS32750, WPS32760, WPS32550
Acero inoxidable: ASTM / ASME SA403 WP 304, WP 304L, WP 304H, WP 304LN, WP 304N, ASTM / ASME A403 WP 316, WP 316L, WP 316H, WP 316LN, WP 316N, WP 316Ti, ASTM/ASME A403 WP 321, WP 321H ASTM/ASME A403 WP 347, WP 347H
Aleación de acero: A335-P1, P2, P5, P11, P12, P22, P91, P92, A369-FP1, P2 A250-T1 A209-T1 A213-T2, T9, T12 A199-T11, T22
Acero ferrítico de alta resistencia: ASTM / ASME SA 860 WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65, WPHY 70
Titanio: ASTM / ASME SB337 Grado 1, Grado 2, Grado 11, Grado 12
Con Ni Aleación: ASTM / ASME SB 466 UNS C70600 Cu / Ni 90 / 10
Aleación de níquel:
ASTM / ASME SB 366 Aleación 200 / UNS N02200, Aleación 800HT / Incoloy 800HT / UNS N08811, Aleación 400 / Monel 400 / UNS N04400, F904L / UNS N08904, Aleación 800 / Incoloy 800 / UNS N08800, Aleación C-2000 / UNS N06200, Aleación 925 / Incoloy 925 / UNS N09925, Aleación C-22 / UNS N06022, Aleación 201 / UNS N02201, Aleación C-276 / Hastelloy C-276 / UNS N10276, Aleación 625 / UNS N06625, Nimonic 80A / Aleación de níquel 80A / UNS N07080, Aleación K-500 / Monel K-500, Aleación 20 / UNS N08020, Aleación 800H / Incoloy 800H / UNS N08810, Aleación 600 / Inconel 600
Para dimensiones detalladas y catálogo de bridas reductoras, póngase en contacto con con nosotros ahora sales@attpipeline.com
2. Estándares:
ASTM ASME A/SA 403 MSS SP43 y SP75 ANSI B16.9 ANSI B16.28 ASTM A815 ASTM B363 B366 DIN2605 DIN2615 DIN2616 DIN2617

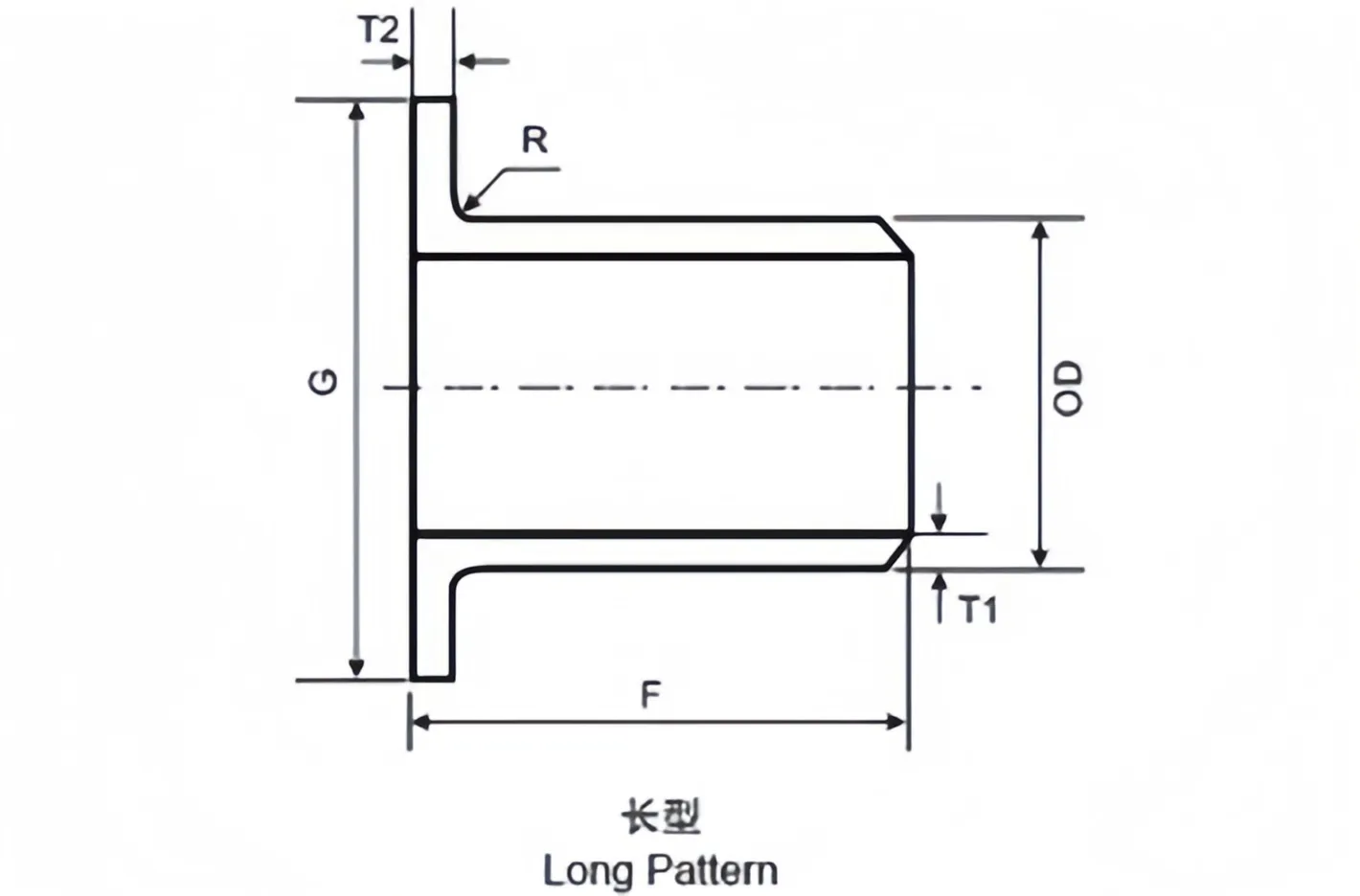

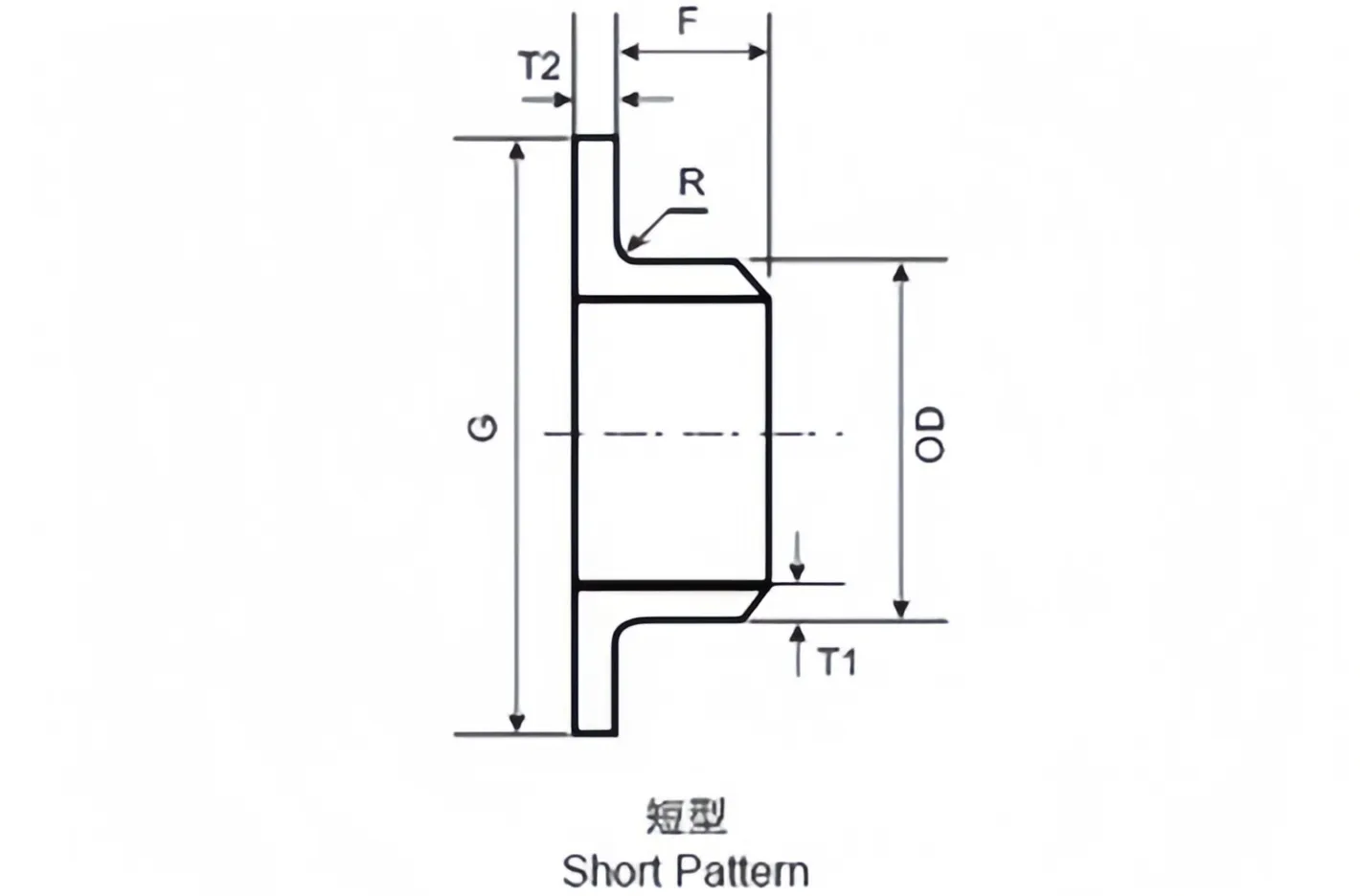

| Diámetro nominal | Diámetro exterior | Longitud | Diámetro de vuelta nominal y máximo | R | |||
| DN | NSP | DESDE | LP | SP | GRAMO | Un máximo | B Max |
| 15 | 1/2 | 21.3 | 76 | 51 | 35 | 3 | 0.75 |
| 20 | 3/4 | 26.7 | 76 | 51 | 43 | 3 | 0.75 |
| 25 | 1 | 33.4 | 102 | 51 | 51 | 3 | 0.75 |
| 32 | 1.1/4 | 42.4 | 102 | 51 | 64 | 5 | 0.75 |
| 40 | 1.1/2 | 48.3 | 102 | 51 | 73 | 6 | 0.75 |
| 50 | 2 | 60.3 | 152 | 64 | 92 | 8 | 0.75 |
| sesenta y cinco | 2.1/2 | 73 | 152 | 64 | 105 | 8 | 0.75 |
| 80 | 3 | 88,9 | 152 | 64 | 127 | 10 | 0.75 |
| 90 | 3.1/2 | 101.6 | 152 | 76 | 140 | 10 | 0.75 |
| 100 | 4 | 114.3 | 152 | 76 | 157 | 11 | 0.75 |
| 125 | 5 | 141.3 | 203 | 76 | 186 | 11 | 1.5 |
| 150 | 6 | 168.3 | 203 | 89 | 216 | 13 | 1.5 |
| 200 | 8 | 219.1 | 203 | 102 | 270 | 13 | 1.5 |
| 250 | 10 | 273.1 | 254 | 127 | 324 | 13 | 1.5 |
| 300 | 12 | 323.9 | 254 | 152 | 381 | 13 | 1.5 |
| 350 | 14 | 355.6 | 305 | 152 | 413 | 13 | 1.5 |
| 400 | dieciséis | 406.4 | 305 | 152 | 470 | 13 | 1.5 |
| 450 | 18 | 457.2 | 305 | 152 | 533 | 13 | 1.5 |
| 500 | 20 | 508 | 305 | 152 | 584 | 13 | 1.5 |
| 550 | 22 | 559 | 305 | 152 | 641 | 13 | 1.5 |
| 600 | 24 | 610 | 305 | 152 | 692 | 13 | 1.5 |
Nota:Las dimensiones se ajustan al estándar MSS SP-43 。 ASME B16,9.
2. Estándares:
ASTM ASME A/SA 403 MSS SP43 y SP75 ANSI B16.9 ANSI B16.28 ASTM A815 ASTM B363 B366 DIN2605 DIN2615 DIN2616 DIN2617
| Diámetro nominal | Diámetro exterior | Longitud | Diámetro de vuelta nominal y máximo | R | |||
| DN | NSP | DESDE | LP | SP | GRAMO | Un máximo | B Max |
| 15 | 1/2 | 21.3 | 76 | 51 | 35 | 3 | 0.75 |
| 20 | 3/4 | 26.7 | 76 | 51 | 43 | 3 | 0.75 |
| 25 | 1 | 33.4 | 102 | 51 | 51 | 3 | 0.75 |
| 32 | 1.1/4 | 42.4 | 102 | 51 | 64 | 5 | 0.75 |
| 40 | 1.1/2 | 48.3 | 102 | 51 | 73 | 6 | 0.75 |
| 50 | 2 | 60.3 | 152 | 64 | 92 | 8 | 0.75 |
| sesenta y cinco | 2.1/2 | 73 | 152 | 64 | 105 | 8 | 0.75 |
| 80 | 3 | 88,9 | 152 | 64 | 127 | 10 | 0.75 |
| 90 | 3.1/2 | 101.6 | 152 | 76 | 140 | 10 | 0.75 |
| 100 | 4 | 114.3 | 152 | 76 | 157 | 11 | 0.75 |
| 125 | 5 | 141.3 | 203 | 76 | 186 | 11 | 1.5 |
| 150 | 6 | 168.3 | 203 | 89 | 216 | 13 | 1.5 |
| 200 | 8 | 219.1 | 203 | 102 | 270 | 13 | 1.5 |
| 250 | 10 | 273.1 | 254 | 127 | 324 | 13 | 1.5 |
| 300 | 12 | 323.9 | 254 | 152 | 381 | 13 | 1.5 |
| 350 | 14 | 355.6 | 305 | 152 | 413 | 13 | 1.5 |
| 400 | dieciséis | 406.4 | 305 | 152 | 470 | 13 | 1.5 |
| 450 | 18 | 457.2 | 305 | 152 | 533 | 13 | 1.5 |
| 500 | 20 | 508 | 305 | 152 | 584 | 13 | 1.5 |
| 550 | 22 | 559 | 305 | 152 | 641 | 13 | 1.5 |
| 600 | 24 | 610 | 305 | 152 | 692 | 13 | 1.5 |
Nota:Las dimensiones se ajustan al estándar MSS SP-43 。 ASME B16,9.
