Brida de cuello de soldadura larga
Brida de cuello de soldadura larga
Brida de cuello de soldadura largo (brida LWN) también se llama brida integral, significa que una brida de cuello de soldadura tiene un cuello muy largo.
Comúnmente, la brida del cuello de soldadura tiene un cuello cónico y un extremo biselado que va a soldar a tope con la tubería correspondiente.
Pero la brida con cuello de soldadura larga tiene un tubo corto y recto como el cuello de una brida con cuello de soldadura larga.
Tamaño en pulgadas
Brida integral (brida de cuello de soldadura largo): 3 / 4 "-80" DN20-DN2000
Presión
Serie América: Clase 150, Clase 300, Clase 600, Clase 900A, Clase 1500, Clase 2500.
Serie Europa: PN2,5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400
Tipos de cara de brida
Serie América: cara plana (FF), cara levantada (RF), lengua (T), ranura (G), hembra (F), macho (M), cara de articulaciones tipo anillo (RJ / RTJ)
Serie Europa: Tipo A (Cara plana), Tipo B (Cara levantada), Tipo C (Lengua), Tipo D (Ranura), Tipo E (Espita), Tipo F (Receso), Tipo G (Espita de junta tórica), Tipo H (Ranura de junta tórica)
Brida de cuello de soldadura larga
Brida de cuello de soldadura largo (brida LWN) también se llama brida integral, significa que una brida de cuello de soldadura tiene un cuello muy largo.
Comúnmente, la brida del cuello de soldadura tiene un cuello cónico y un extremo biselado que va a soldar a tope con la tubería correspondiente.
Pero la brida con cuello de soldadura larga tiene un tubo corto y recto como el cuello de una brida con cuello de soldadura larga.
Tamaño en pulgadas
Brida integral (brida de cuello de soldadura largo): 3 / 4 "-80" DN20-DN2000
Presión
Serie América: Clase 150, Clase 300, Clase 600, Clase 900A, Clase 1500, Clase 2500.
Serie Europa: PN2,5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400
Tipos de cara de brida
Serie América: cara plana (FF), cara levantada (RF), lengua (T), ranura (G), hembra (F), macho (M), cara de articulaciones tipo anillo (RJ / RTJ)
Serie Europa: Tipo A (Cara plana), Tipo B (Cara levantada), Tipo C (Lengua), Tipo D (Ranura), Tipo E (Espita), Tipo F (Receso), Tipo G (Espita de junta tórica), Tipo H (Ranura de junta tórica)
1.Material:
Acero carbono: ASTM A105, ASTM A350 LF1, LF2, LF3, A36, 16Mn, etc.
Acero inoxidable: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Aleación de acero: A182 F1, F5, F9, F11, F12, 22, F22, F91, etc.
Acero inoxidable dúplex: ASTM A 182 - F51, F53, F55, S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950.
Acero de aleación de cobre: ASTM / ASME SB 111 UNS NO. C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600, C 71500, ASTM / ASME SB 466 UNS NO. C 70600 (CU -NI- 90 / 10), C 71500 (CU -NI- 70 / 30)
Aleación de níquel: ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALEACIÓN 20 / 20 CB 3), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)
1.Material:
Acero carbono: ASTM A105, ASTM A350 LF1, LF2, LF3, A36, 16Mn, etc.
Acero inoxidable: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Aleación de acero: A182 F1, F5, F9, F11, F12, 22, F22, F91, etc.
Acero inoxidable dúplex: ASTM A 182 - F51, F53, F55, S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950.
Acero de aleación de cobre: ASTM / ASME SB 111 UNS NO. C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600, C 71500, ASTM / ASME SB 466 UNS NO. C 70600 (CU -NI- 90 / 10), C 71500 (CU -NI- 70 / 30)
Aleación de níquel: ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALEACIÓN 20 / 20 CB 3), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)
Para dimensiones detalladas y catálogo de bridas reductoras, póngase en contacto con con nosotros ahora sales@attpipeline.com
2. Estándares:
ASME ANSI B16,5, ASME ANSI B16,47. API 605, API 6L. MSS SP 44 CSA Z245,12 EN1092-1, EN1759-1. DIN28115
BS1560, BS 4504, BS 10. AFNOR NF E29-200-1 ISO7005-1 AS2129 JIS B2220 UNI 2276. UNI 2277. UNI 2278. UNI 6089. UNI 6090

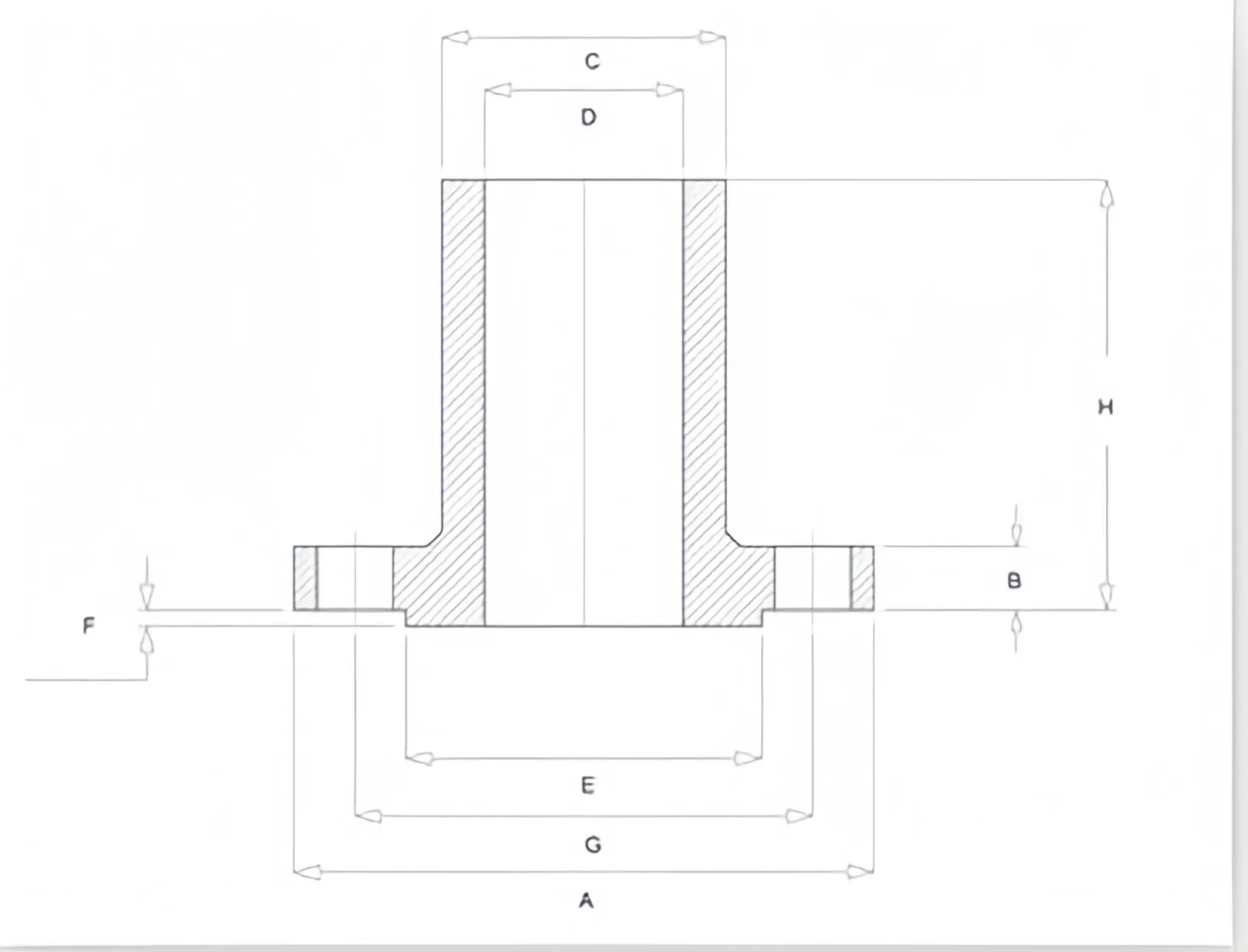

| Tamaño en pulgadas | Tamaño en mm | Día exterior. | Brida Gruesa. | Hub OD | Cuello de soldadura OD | Día de RF. | Altura de RF | DCP | Longitud del cubo | No de pernos | Tamaño del perno UNC | Longitud del perno de la máquina | Longitud del perno de RF | Tamaño del agujero | Tamaño del perno ISO |
| A | B | C | D | Y | F | GRAMO | H | ||||||||
| 1/2 | 15 | 95 | 12.7 | 38 | 21.3 | 34,9 | 2 | 66.7 | Según sea necesario | 4 | 1/2 | 55 | sesenta y cinco | 5/8 | M14 |
| 3/4 | 20 | 115 | 14.3 | 48 | 26.7 | 42,9 | 2 | 82.6 | Según sea necesario | 4 | 5/8 | sesenta y cinco | 75 | 3/4 | M16 |
| 1 | 25 | 125 | 15.9 | 54 | 33.4 | 50.8 | 2 | 88,9 | Según sea necesario | 4 | 5/8 | sesenta y cinco | 75 | 3/4 | M16 |
| 1 1/4 | 32 | 135 | 17.5 | 64 | 42.2 | 63.5 | 2 | 98.4 | Según sea necesario | 4 | 5/8 | 70 | 85 | 3/4 | M16 |
| 1 1/2 | 40 | 155 | 19.1 | 70 | 48.3 | 73 | 2 | 114.3 | Según sea necesario | 4 | 3/4 | 75 | 90 | 7/8 | M20 |
| 2 | 50 | 165 | 20.7 | 84 | 60.3 | 92.1 | 2 | 127 | Según sea necesario | 8 | 5/8 | 75 | 90 | 3/4 | M16 |
| 2 1/2 | sesenta y cinco | 190 | 23,9 | 100 | 73 | 104.8 | 2 | 149.2 | Según sea necesario | 8 | 3/4 | 85 | 100 | 7/8 | M20 |
| 3 | 80 | 210 | 27 | 117 | 88,9 | 127 | 2 | 168.3 | Según sea necesario | 8 | 3/4 | 90 | 110 | 7/8 | M20 |
| 3 1/2 | 90 | 230 | 28.6 | 133 | 101.6 | 139.7 | 2 | 184.2 | Según sea necesario | 8 | 3/4 | 95 | 110 | 7/8 | M20 |
| 4 | 100 | 255 | 30.2 | 146 | 114.3 | 157.2 | 2 | 200 | Según sea necesario | 8 | 3/4 | 95 | 115 | 7/8 | M20 |
| 5 | 125 | 280 | 33.4 | 178 | 141.3 | 185.7 | 2 | 235 | Según sea necesario | 8 | 3/4 | 110 | 120 | 7/8 | M20 |
| 6 | 150 | 320 | 35 | 206 | 168.3 | 215.9 | 2 | 269.9 | Según sea necesario | 12 | 3/4 | 110 | 120 | 7/8 | M20 |
| 8 | 200 | 380 | 39.7 | 260 | 219.1 | 269.9 | 2 | 330.2 | Según sea necesario | 12 | 7/8 | 120 | 140 | 1 | M24 |
| 10 | 250 | 445 | 46.1 | 321 | 273 | 323.8 | 2 | 387.4 | Según sea necesario | dieciséis | 1 | 140 | 160 | 1 1/8 | M27 |
| 12 | 300 | 520 | 49.3 | 375 | 323.8 | 381 | 2 | 450.8 | Según sea necesario | dieciséis | 1 1/8 | 145 | 170 | 1 1/4 | M30 |
| 14 | 350 | 585 | 52.4 | 425 | 355.6 | 412.8 | 2 | 514.4 | Según sea necesario | 20 | 1 1/8 | 160 | 180 | 1 1/4 | M30 |
| dieciséis | 400 | 650 | 55,6 | 483 | 406.4 | 469.9 | 2 | 571.5 | Según sea necesario | 20 | 1 1/4 | 165 | 190 | 1 3/8 | M33 |
| 18 | 450 | 710 | 58.8 | 533 | 457 | 533.4 | 2 | 628.6 | Según sea necesario | 24 | 1 1/4 | 170 | 195 | 1 3/8 | M33 |
| 20 | 500 | 775 | 62 | 587 | 508 | 584.2 | 2 | 685.8 | Según sea necesario | 24 | 1 1/4 | 185 | 205 | 1 3/8 | M33 |
| 24 | 600 | 915 | 68.3 | 702 | 610 | 692.2 | 2 | 812.8 | Según sea necesario | 24 | 1 1/2 | 205 | 230 | 1 5/8 | M39 |
