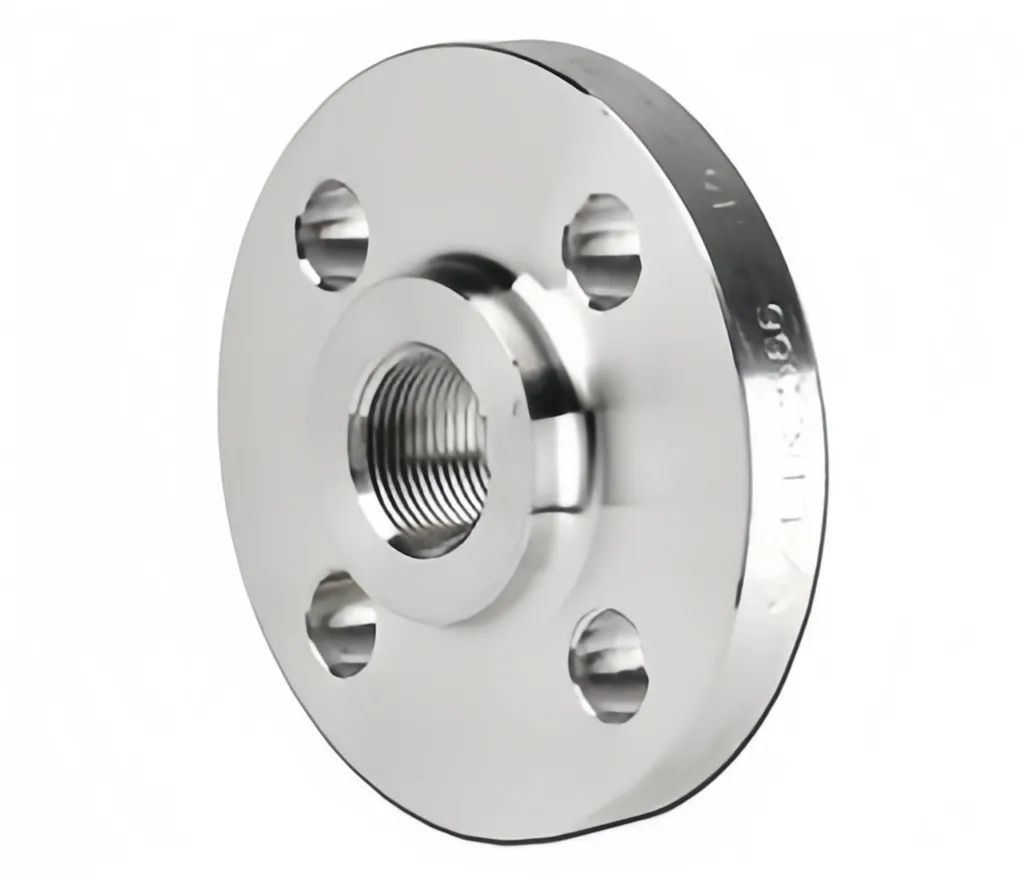

Brida roscada

1. Materiales:

Acero carbono: ASTM A105, ASTM A350 LF1, LF2, LF3, A36, 16Mn, etc.

Acero inoxidable: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Aleación de acero: A182 F1, F5, F9, F11, F12, 22, F22, F91, etc.

Acero inoxidable dúplex: ASTM A 182 - F51, F53, F55, S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950.

Acero de aleación de cobre: ASTM / ASME SB 111 UNS NO. C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600, C 71500, ASTM / ASME SB 466 UNS NO. C 70600 (CU -NI- 90 / 10), C 71500 (CU -NI- 70 / 30)

Aleación de níquel: ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALEACIÓN 20 / 20 CB 3), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)



1. Materiales:

Acero carbono: ASTM A105, ASTM A350 LF1, LF2, LF3, A36, 16Mn, etc.

Acero inoxidable: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Aleación de acero: A182 F1, F5, F9, F11, F12, 22, F22, F91, etc.

Acero inoxidable dúplex: ASTM A 182 - F51, F53, F55, S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950.

Acero de aleación de cobre: ASTM / ASME SB 111 UNS NO. C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600, C 71500, ASTM / ASME SB 466 UNS NO. C 70600 (CU -NI- 90 / 10), C 71500 (CU -NI- 70 / 30)

Aleación de níquel: ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALEACIÓN 20 / 20 CB 3), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)



Para dimensiones detalladas y catálogo de bridas reductoras, póngase en contacto con con nosotros ahora sales@attpipeline.com

2. Estándares:

ANSI / ASME B16,5, B16,36, B16,47, AWWA C207, DIN, BS, SABS / SANS, MSS SP44, ISO, API Brida, etc.



Dimensiones y masas de brida roscada ANSI B16.5 Clase 150/300/600

ANSI, ASME, ASA, B16.5 150 lb/pulg. Brida roscada NPT

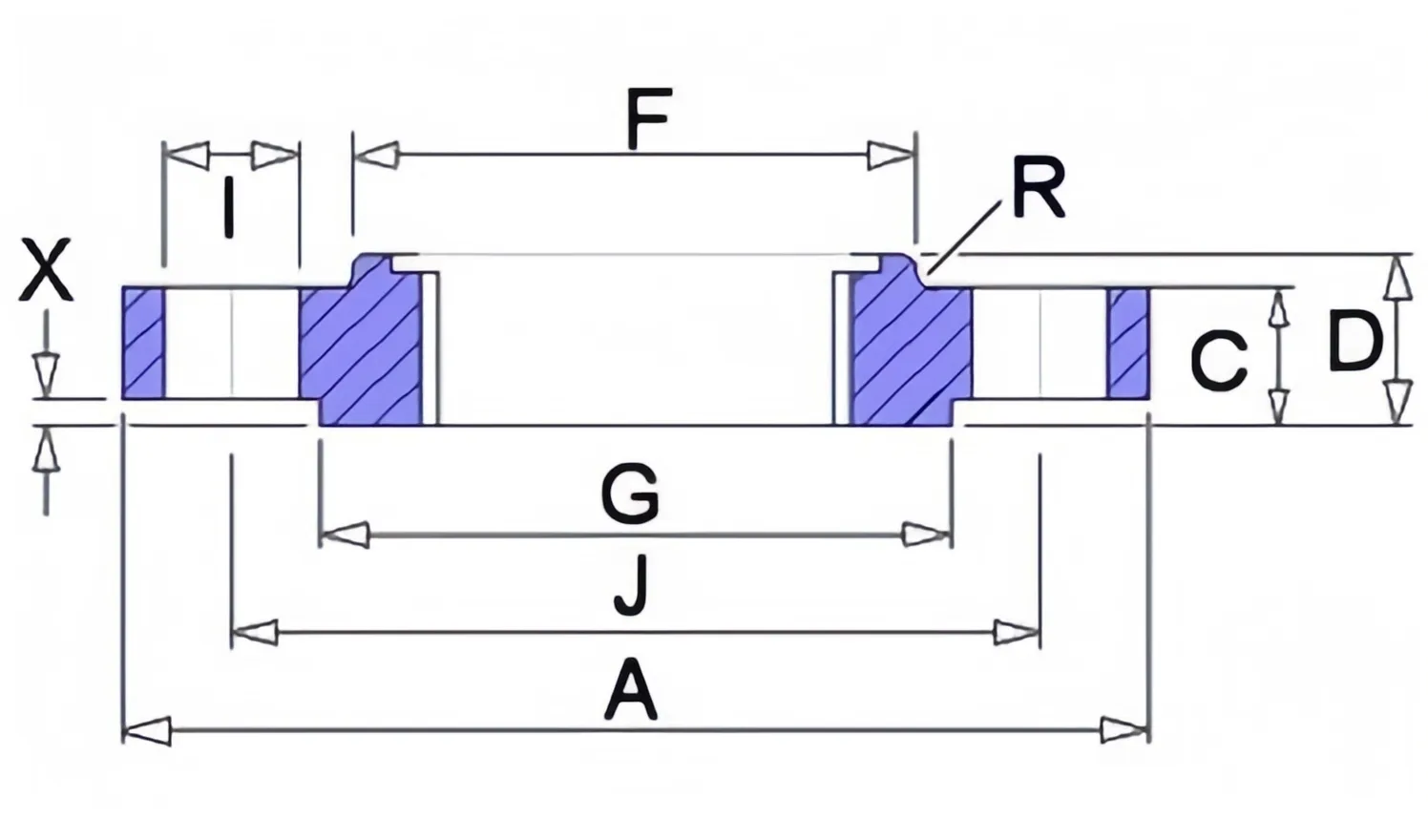

Tubo Datos de brida Datos del concentrador Cara elevada Datos de perforación Peso

　 Tamaño Nominal 　  A C D Y F GRAMO H I j 　
Diámetro exterior Diámetro total Espesor de brida mín. Longitud total Longitud roscada min Contáctalo día de la cara Número de agujeros Bolt Hole Dia Diámetro del círculo de agujeros Kg/ Pieza
　En Mm en mm en mm en mm en mm en mm en mm en mm en mm
½ 0.84 3.5 0.44 0,62 0,62 1.19 1.38 4 0,62 2.38 0.39
  21.3 88,9 11.2 15.7 15.7 30.2 35.1   15.7 60.45
¾ 1.05 3.88 0.5 0,62 0,62 1.5 1.69 4 0,62 2.75 0,56
  26.7 98.6 12.7 15.7 15.7 38.1 42,9   15.7 69.85
1 1.315 4.25 0,56 0,69 0,69 1.94 2 4 0,62 3.12 0.78
  33.4 108 14.2 17.5 17.5 49.3 50.8   15.7 79.25
1 ¼ 1.66 4.62 0,62 0.81 0.81 2.31 2.5 4 0,62 3.5 1.03
  42.2 117.3 15.7 20.6 20.6 58.7 63.5   15.7 88,9
1 ½ 1.9 5 0,69 0.88 0.88 2.56 2.88 4 0,62 3.88 1.32
  48.3 127 17.5 22.4 22.4 sesenta y cinco 73.15   15.7 98.6
2 2.375 6 0.75 1 1 3.06 3.62 4 0.75 4.75 2.06
  60.3 152.4 19.1 25.4 25.4 77.7 91,9   19.1 120.7
2 ½ 2.875 7 0.88 1.12 1.12 3.56 4.12 4 0.75 5.5 3.28
  73 177.8 22.4 28.4 28.4 90.4 104.6   19.1 139.7
3 3.5 7.5 0,94 1.19 1.19 4.25 5 4 0.75 6 3.85
  88,9 190.5 23,9 30.2 30.2 108 127   19.1 152.4
3 ½ 4 8.5 0,94 1.25 1.25 4.81 5.5 8 0.75 7 4.81
  101.6 215.9 23,9 31.75 31.75 122.2 139.7   19.1 177.8
4 4.5 9 0,94 1.31 1.31 5.31 6.19 8 0.75 7.5 5.3
  114.3 228.6 23,9 33.3 33.3 134.9 157.2   19.1 190.5
5 5.563 10 0,94 1.44 1.44 6.44 7.31 8 0.88 8.5 6.07
  141.3 254 23,9 36.6 36.6 163.6 185.7   22.4 215.9
6 6.625 11 1 1.56 1.56 7.56 8.5 8 0.88 9.5 7.45
  168.3 279.4 25.4 39.6 39.6 192 215.9   22.4 241.3
8 8.625 13.5 1.12 1.75 1.75 9.69 10.62 8 0.88 11.75 12.1
  219.1 342.9 28.4 44.5 44.5 246.1 269.7   22.4 298.5
10 10.75 dieciséis 1.19 1.94 1.94 12 12.75 12 1 14.25 16.5
  273 406.4 30.2 49.3 49.3 304.8 323.8   25.4 362
12 12.75 19 1.25 2.19 2.19 14.38 15 12 1 17 26.2
  323.8 482.6 31.75 55,6 55,6 365.3 381   25.4 431.8
14 14 21 1.38 2.25 2.25 15.75 16.25 12 1.12 18.75 34.6
  355.6 533.4 35.1 57.15 57.15 400.1 412.7   28.4 476.3
dieciséis dieciséis 23.5 1.44 2.5 2.5 18 18.5 dieciséis 1.12 21.25 44.8
  406.4 596.9 36.6 63.5 63.5 457.2 469.9   28.4 539.8
18 18 25 1.56 2.69 2.69 19.88 21 dieciséis 1.25 22.75 48,9
  457.2 635 39.6 68.3 68.3 505 533.4   31.75 577.9
20 20 27.5 1.69 2.88 2.88 22 23 20 1.25 25 61,9
  508 698.5 42,9 73.15 73.15 558.8 584.2   31.75 635
24 24 32 1.88 3.25 3.25 26.12 27.25 20 1.38 29.5 86,9
  609.6 812.8 47.8 82.6 82.6 663.4 692.1   35.1 749.3

NOTA:

1. La rosca cumple con las roscas NTP de ASME B1.20.1 como se describe en la Sección 10. (Las únicas excepciones son las bridas roscadas de cara plana macho y hembra pequeñas que utilizan roscas de recuento NPSL).

2. Las bridas roscadas Clase 150 están hechas sin avellanado. Las roscas están biseladas al diámetro mayor (aprox.) en un ángulo de 45 ° (aprox.) en la parte posterior de la brida.

3. Los pesos se basan en los datos del fabricante y son aproximados.

4. Para tolerancias +-0,5 mm.





ANSI, ASME, ASA, B16.5 300 lb/pulg. Brida roscada NPT
Tubo Datos de brida Datos del concentrador Cara elevada Datos de perforación Peso

　 Tamaño Nominal 　  A B C D Y F GRAMO H I j 　
Diámetro exterior Diámetro total avellanado Espesor de brida mín. Longitud total Longitud roscada min Contáctalo día de la cara Número de agujeros Bolt Hole Dia Diámetro del círculo de agujeros Kg/ Pieza
　En Mm en mm en mm en mm en mm en mm en mm en mm en mm en mm
½ 0.84 3.75 0,93 0,56 0.88 0,62 1.5 1.38 4 0,62 2.62 0,64
  21.3 95.3 23.6 14.2 22.3 15.7 38.1 35   15.7 66.55
¾ 1.05 4.62 1.14 0,62 1 0,62 1.88 1.69 4 0.75 3.25 1.12
  26.7 117.3 29 15.7 25.4 15.7 42.7 42,9   19 82.5
1 1.315 4.88 1.41 0,69 1.06 0,69 2.12 2 4 0.75 3.5 1.36
  33.4 124 35.8 17.5 26,9 17.5 53.8 50.8   19 88,9
1 ¼ 1.66 5.25 1.75 0.75 1.06 0.81 2.5 2.5 4 0.75 3.88 1.68
  42.2 133.4 44.4 19 26,9 20.6 63.5 63.5   19 98.5
1 ½ 1.9 6.12 1.99 0.81 1.19 0.88 2.75 2.88 4 0.88 4.5 2.49
  48.3 155.4 50.5 20.6 30.2 22.3 69.85 73.15   22.3 114.3
2 2.375 6.5 2.5 0.88 1.31 1.12 3.31 3.62 8 0.75 5 2.87
  60.3 165.1 63.5 22.3 33.2 28.4 84 91,9   19 127
2 ½ 2.875 7.5 3 1 1.5 1.25 3.94 4.12 8 0.88 5.88 4.32
  73 190.5 76.2 25.4 38.1 31.7 100 104.6   22.3 149.3
3 3.5 8.25 3.63 1.12 1.69 1.25 4.62 5 8 0.88 6.62 5.85
  88,9 209.6 92.2 28.4 42,9 31.7 117.3 127   22.3 168.1
3 ½ 4 9 4.13 1.19 1.75 1.44 5.25 5.5 8 0.88 7.25 7.34
  101.6 228.6 104.9 30.2 44.4 36.5 133.3 139.7   22.3 184.1
4 4.5 10 4.63 1.25 1.88 1.44 5.75 6.19 8 0.88 7.88 9.61
  114.3 254 117.6 31.7 47.7 36.5 146 157.2   22.3 200.1
5 5.563 11 5.69 1.38 2 1.69 7 7.31 8 0.88 9.25 12.3
  141.3 279.4 144.5 35 50.8 42,9 177.8 185.7   22.3 234.9
6 6.625 12.5 6.75 1.44 2.06 1.81 8.12 8.5 12 0.88 10.62 15.6
  168.3 317.5 171.4 36.5 52.3 45,9 206.2 215.9   22.3 269.7
8 8.625 15 8.75 1.62 2.44 2 10.25 10.62 12 1 13 24.2
  219.1 381 222.3 41.1 61,9 50.8 260.3 269.7   25.4 330.2
10 10.75 17.5 10.88 1.88 2.62 2.19 12.62 12.75 dieciséis 1.12 15.25 34.1
  273 444.5 276.3 47.7 66.55 55,6 320.5 323.8   28.4 387.3
12 12.75 20.5 12.94 2 2.88 2.38 14.75 15 dieciséis 1.25 17.75 49.8
  323.8 520.7 328.7 50.8 73.15 60.45 374.6 381   31.7 450.8
14 14 23 14.19 2.12 3 2.5 16.75 16.25 20 1.25 20.25 69,9
  355.6 584.2 360.4 53.8 76.2 63.5 425.4 412.7   31.7 514.3
dieciséis dieciséis 25,5 16.19 2.25 3.25 2.69 19 18.5 20 1.38 22.5 88.1
  406.4 647.7 411.2 57.15 82.5 68.3 482.6 469.9   35 571.5
18 18 28 18.19 2.38 3.5 2.75 21 21 24 1.38 24.75 109
  457.2 711.2 462 60.45 88,9 69.85 533.4 533.4   35 628.6
20 20 30.5 20.19 2.5 3.75 2.88 23.12 23 24 1.38 27 134
  508 774.7 512.8 63.5 95.2 73.15 587.2 584.2   35 685.8
24 24 36 24.19 2.75 4.19 3.25 27.62 27.25 24 1.62 32 201
  609.6 914.4 614.4 69.85 106.4 82.5 701.5 692.1   41.1 812.8

NOTA:

1. Las bridas de clase 300 excepto la junta de regazo se proporcionarán con cara elevada de 0,06 (1,6 mm), que se incluye en "Espesor" (C) y "Longitud a través del buje" (Y1), (Y3).

2. Para bridas deslizantes, roscadas, de soldadura por encastre y de junta traslapada, los cubos pueden tener forma vertical desde la base hacia la parte superior o cónicos dentro de los límites de 7 grados.

3. Las bridas ciegas se pueden fabricar con el mismo cubo que el utilizado para las bridas deslizables o sin cubo.

4. La superficie de la junta y la parte trasera (superficie de apoyo para atornillar) se hacen paralelas dentro de 1 grado. Para lograr el paralelismo, el refrentado se realiza de acuerdo con MSS SP-9, sin reducir el espesor (C).

5. La profundidad del zócalo (D) está cubierta por ANSI B 16,5 solo en tamaños de 3 pulgadas, más de 3 pulgadas está a elección del fabricante.





ANSI, ASME, ASA, B16.5 600 lb/pulg. Brida roscada NPT
Tubo Datos de brida Datos del concentrador Cara elevada Datos de perforación Peso
　  　  A B C D Y F GRAMO H I j 　
Medida nominal Diámetro exterior Diámetro total avellanado Espesor de brida mín. Longitud total Longitud roscada min Contáctalo día de la cara Número de agujeros Bolt Hole Dia Diámetro del círculo de agujeros Kg/ Pieza
  　En Mm en mm en mm en mm en mm en mm en mm en mm en mm en mm
½ 0.84 3.75 0,93 0,56 0.88 0,62 1.5 1.38 4 0,62 2.62 0.74
  21.3 95.3 23.6 14.2 22.4 15.7 38.1 35   15.7 66.55
¾ 1.05 4.62 1.14 0,62 1 0,62 1.88 1.69 4 0.75 3.25 1.27
  26.7 117.3 29 15.7 25.4 15.7 47.8 42,9   19.1 82.6
1 1.315 4.88 1.41 0,69 1.12 0,69 2.12 2 4 0.75 3.5 1.52
  33.4 124 35.8 17.5 28.4 17.5 53.8 50.8   19.1 88,9
1 ¼ 1.66 5.25 1.75 0.81 1.12 0.81 2.5 2.5 4 0.75 3.88 2.03
  42.2 133.4 44.4 20.6 28.4 20.6 63.5 63.5   19.1 98.6
1 ½ 1.9 6.12 1.99 0.88 1.25 0.88 2.75 2.88 4 0.88 4.5 2.96
  48.3 155.4 50.5 22.4 31.75 22.4 69.85 73.15   22.4 114.3
2 2.375 6.5 2.5 1 1.44 1.12 3.31 3.62 8 0.75 5 3.62
  60.3 165.1 63.5 25.4 36.6 28.4 84.1 91,9   19.1 127
2 ½ 2.875 7.5 3 1.12 1.62 1.25 3.94 4.12 8 0.88 5.88 5.28
  73 190.5 76.2 28.4 41.1 31.75 100.1 104.6   22.4 149.4
3 3.5 8.25 3.63 1.25 1.81 1.38 4.62 5 8 0.88 6.62 7
  88,9 209.6 92.2 31.75 46 35.1 117.3 127   22.4 168.1
3 ½ 4 9 4.13 1.38 1.94 1.56 5.25 5.5 8 1 7.25 8.84
  101.6 228.6 104.9 35.1 49.3 39.6 133.4 139.7   25.4 184.2
4 4.5 10.75 4.63 1.5 2.12 1.62 6 6.19 8 1 8.5 14.5
  114.3 273.1 117.6 38.1 53.8 41.1 152.4 157.2   25.4 215.9
5 5.563 13 5.69 1.75 2.38 1.88 7.44 7.31 8 1.12 10.5 24.4
  141.3 330.2 144.5 44.5 60.45 47.8 189 185.7   28.4 266.7
6 6.625 14 6.75 1.88 2.62 2 8.75 8.5 12 1.12 11.5 28.7
  168.3 355.6 171.4 47.8 66.55 50.8 222.3 215.9   28.4 292.1
8 8.625 16.5 8.75 2.19 3 2.25 10.75 10.62 12 1.25 13.75 43.4
  219.1 419.1 222.3 55,6 76.2 57.15 273.1 269.7   31.75 349.3
10 10.75 20 10.88 2.5 3.38 2.56 13.5 12.75 dieciséis 1.38 17 70.3
  273 508 276.3 63.5 85,9 sesenta y cinco 342.9 323.8   35.1 431.8
12 12.75 22 12.94 2.62 3.62 2.75 15.75 15 20 1.38 19.25 84.2
  323.8 558.8 328.7 66.55 91,9 69.85 400.1 381   35.1 489
14 14 23.75 14.19 2.75 3.69 2.88 17 16.25 20 1.5 20.75 98.7
  355.6 603.3 360.4 69.85 93.7 73.15 431.8 412.7   38.1 527.1
dieciséis dieciséis 27 16.19 3 4.19 3.06 19.5 18.5 20 1.62 23.75 142
  406.4 685.8 411.2 76.2 106.4 77.7 495.3 469.9   41.1 603.3
18 18 29.25 18.19 3.25 4.62 3.12 21.5 21 20 1.75 25.75 173
  457.2 743 462 82.6 117.3 79.25 546.1 533.4   44.5 654.1
20 20 32 20.19 3.5 5 3.25 24 23 24 1.75 28.5 220
  508 812.8 512.8 88,9 127 82.6 609.6 584.2   44.5 723.9
24 24 37 24.19 4 5.5 3.62 28.25 27.25 24 2 33 312
  609.6 939.8 614.4 101.6 139.7 91,9 717.6 692.1   50.8 838.2

NOTA:

1. Las bridas de clase 600 excepto la junta de regazo se proporcionarán con cara elevada de 0,06 (1,6 mm), que se incluye en "Espesor" (C) y "Longitud a través del buje" (Y1), (Y3).

2. Para bridas deslizantes, roscadas, de soldadura por encastre y de junta traslapada, los cubos pueden tener forma vertical desde la base hacia la parte superior o cónicos dentro de los límites de 7 grados.

3. Las bridas ciegas se pueden fabricar con el mismo cubo que el utilizado para las bridas deslizables o sin cubo.

4. La superficie de la junta y la parte trasera (superficie de apoyo para atornillar) se hacen paralelas dentro de 1 grado. Para lograr el paralelismo, el refrentado se realiza de acuerdo con MSS SP-9, sin reducir el espesor (C).

5. La profundidad del zócalo (D) está cubierta por ANSI B 16,5 solo en tamaños de 3 pulgadas, más de 3 pulgadas está a elección del fabricante.

2. Estándares:

ANSI / ASME B16,5, B16,36, B16,47, AWWA C207, DIN, BS, SABS / SANS, MSS SP44, ISO, API Brida, etc.



Dimensiones y masas de brida roscada ANSI B16.5 Clase 150/300/600

ANSI, ASME, ASA, B16.5 150 lb/pulg. Brida roscada NPT
Tubo Datos de brida Datos del concentrador Cara elevada Datos de perforación Peso

　 Tamaño Nominal 　  A C D Y F GRAMO H I j 　
Diámetro exterior Diámetro total Espesor de brida mín. Longitud total Longitud roscada min Contáctalo día de la cara Número de agujeros Bolt Hole Dia Diámetro del círculo de agujeros Kg/ Pieza
　En Mm en mm en mm en mm en mm en mm en mm en mm en mm
½ 0.84 3.5 0.44 0,62 0,62 1.19 1.38 4 0,62 2.38 0.39
  21.3 88,9 11.2 15.7 15.7 30.2 35.1   15.7 60.45
¾ 1.05 3.88 0.5 0,62 0,62 1.5 1.69 4 0,62 2.75 0,56
  26.7 98.6 12.7 15.7 15.7 38.1 42,9   15.7 69.85
1 1.315 4.25 0,56 0,69 0,69 1.94 2 4 0,62 3.12 0.78
  33.4 108 14.2 17.5 17.5 49.3 50.8   15.7 79.25
1 ¼ 1.66 4.62 0,62 0.81 0.81 2.31 2.5 4 0,62 3.5 1.03
  42.2 117.3 15.7 20.6 20.6 58.7 63.5   15.7 88,9
1 ½ 1.9 5 0,69 0.88 0.88 2.56 2.88 4 0,62 3.88 1.32
  48.3 127 17.5 22.4 22.4 sesenta y cinco 73.15   15.7 98.6
2 2.375 6 0.75 1 1 3.06 3.62 4 0.75 4.75 2.06
  60.3 152.4 19.1 25.4 25.4 77.7 91,9   19.1 120.7
2 ½ 2.875 7 0.88 1.12 1.12 3.56 4.12 4 0.75 5.5 3.28
  73 177.8 22.4 28.4 28.4 90.4 104.6   19.1 139.7
3 3.5 7.5 0,94 1.19 1.19 4.25 5 4 0.75 6 3.85
  88,9 190.5 23,9 30.2 30.2 108 127   19.1 152.4
3 ½ 4 8.5 0,94 1.25 1.25 4.81 5.5 8 0.75 7 4.81
  101.6 215.9 23,9 31.75 31.75 122.2 139.7   19.1 177.8
4 4.5 9 0,94 1.31 1.31 5.31 6.19 8 0.75 7.5 5.3
  114.3 228.6 23,9 33.3 33.3 134.9 157.2   19.1 190.5
5 5.563 10 0,94 1.44 1.44 6.44 7.31 8 0.88 8.5 6.07
  141.3 254 23,9 36.6 36.6 163.6 185.7   22.4 215.9
6 6.625 11 1 1.56 1.56 7.56 8.5 8 0.88 9.5 7.45
  168.3 279.4 25.4 39.6 39.6 192 215.9   22.4 241.3
8 8.625 13.5 1.12 1.75 1.75 9.69 10.62 8 0.88 11.75 12.1
  219.1 342.9 28.4 44.5 44.5 246.1 269.7   22.4 298.5
10 10.75 dieciséis 1.19 1.94 1.94 12 12.75 12 1 14.25 16.5
  273 406.4 30.2 49.3 49.3 304.8 323.8   25.4 362
12 12.75 19 1.25 2.19 2.19 14.38 15 12 1 17 26.2
  323.8 482.6 31.75 55,6 55,6 365.3 381   25.4 431.8
14 14 21 1.38 2.25 2.25 15.75 16.25 12 1.12 18.75 34.6
  355.6 533.4 35.1 57.15 57.15 400.1 412.7   28.4 476.3
dieciséis dieciséis 23.5 1.44 2.5 2.5 18 18.5 dieciséis 1.12 21.25 44.8
  406.4 596.9 36.6 63.5 63.5 457.2 469.9   28.4 539.8
18 18 25 1.56 2.69 2.69 19.88 21 dieciséis 1.25 22.75 48,9
  457.2 635 39.6 68.3 68.3 505 533.4   31.75 577.9
20 20 27.5 1.69 2.88 2.88 22 23 20 1.25 25 61,9
  508 698.5 42,9 73.15 73.15 558.8 584.2   31.75 635
24 24 32 1.88 3.25 3.25 26.12 27.25 20 1.38 29.5 86,9
  609.6 812.8 47.8 82.6 82.6 663.4 692.1   35.1 749.3

NOTA:

1. La rosca cumple con las roscas NTP de ASME B1.20.1 como se describe en la Sección 10. (Las únicas excepciones son las bridas roscadas de cara plana macho y hembra pequeñas que utilizan roscas de recuento NPSL).

2. Las bridas roscadas Clase 150 están hechas sin avellanado. Las roscas están biseladas al diámetro mayor (aprox.) en un ángulo de 45 ° (aprox.) en la parte posterior de la brida.

3. Los pesos se basan en los datos del fabricante y son aproximados.

4. Para tolerancias +-0,5 mm.





ANSI, ASME, ASA, B16.5 300 lb/pulg. Brida roscada NPT
Tubo Datos de brida Datos del concentrador Cara elevada Datos de perforación Peso

　 Tamaño Nominal 　  A B C D Y F GRAMO H I j 　
Diámetro exterior Diámetro total avellanado Espesor de brida mín. Longitud total Longitud roscada min Contáctalo día de la cara Número de agujeros Bolt Hole Dia Diámetro del círculo de agujeros Kg/ Pieza
　En Mm en mm en mm en mm en mm en mm en mm en mm en mm en mm
½ 0.84 3.75 0,93 0,56 0.88 0,62 1.5 1.38 4 0,62 2.62 0,64
  21.3 95.3 23.6 14.2 22.3 15.7 38.1 35   15.7 66.55
¾ 1.05 4.62 1.14 0,62 1 0,62 1.88 1.69 4 0.75 3.25 1.12
  26.7 117.3 29 15.7 25.4 15.7 42.7 42,9   19 82.5
1 1.315 4.88 1.41 0,69 1.06 0,69 2.12 2 4 0.75 3.5 1.36
  33.4 124 35.8 17.5 26,9 17.5 53.8 50.8   19 88,9
1 ¼ 1.66 5.25 1.75 0.75 1.06 0.81 2.5 2.5 4 0.75 3.88 1.68
  42.2 133.4 44.4 19 26,9 20.6 63.5 63.5   19 98.5
1 ½ 1.9 6.12 1.99 0.81 1.19 0.88 2.75 2.88 4 0.88 4.5 2.49
  48.3 155.4 50.5 20.6 30.2 22.3 69.85 73.15   22.3 114.3
2 2.375 6.5 2.5 0.88 1.31 1.12 3.31 3.62 8 0.75 5 2.87
  60.3 165.1 63.5 22.3 33.2 28.4 84 91,9   19 127
2 ½ 2.875 7.5 3 1 1.5 1.25 3.94 4.12 8 0.88 5.88 4.32
  73 190.5 76.2 25.4 38.1 31.7 100 104.6   22.3 149.3
3 3.5 8.25 3.63 1.12 1.69 1.25 4.62 5 8 0.88 6.62 5.85
  88,9 209.6 92.2 28.4 42,9 31.7 117.3 127   22.3 168.1
3 ½ 4 9 4.13 1.19 1.75 1.44 5.25 5.5 8 0.88 7.25 7.34
  101.6 228.6 104.9 30.2 44.4 36.5 133.3 139.7   22.3 184.1
4 4.5 10 4.63 1.25 1.88 1.44 5.75 6.19 8 0.88 7.88 9.61
  114.3 254 117.6 31.7 47.7 36.5 146 157.2   22.3 200.1
5 5.563 11 5.69 1.38 2 1.69 7 7.31 8 0.88 9.25 12.3
  141.3 279.4 144.5 35 50.8 42,9 177.8 185.7   22.3 234.9
6 6.625 12.5 6.75 1.44 2.06 1.81 8.12 8.5 12 0.88 10.62 15.6
  168.3 317.5 171.4 36.5 52.3 45,9 206.2 215.9   22.3 269.7
8 8.625 15 8.75 1.62 2.44 2 10.25 10.62 12 1 13 24.2
  219.1 381 222.3 41.1 61,9 50.8 260.3 269.7   25.4 330.2
10 10.75 17.5 10.88 1.88 2.62 2.19 12.62 12.75 dieciséis 1.12 15.25 34.1
  273 444.5 276.3 47.7 66.55 55,6 320.5 323.8   28.4 387.3
12 12.75 20.5 12.94 2 2.88 2.38 14.75 15 dieciséis 1.25 17.75 49.8
  323.8 520.7 328.7 50.8 73.15 60.45 374.6 381   31.7 450.8
14 14 23 14.19 2.12 3 2.5 16.75 16.25 20 1.25 20.25 69,9
  355.6 584.2 360.4 53.8 76.2 63.5 425.4 412.7   31.7 514.3
dieciséis dieciséis 25,5 16.19 2.25 3.25 2.69 19 18.5 20 1.38 22.5 88.1
  406.4 647.7 411.2 57.15 82.5 68.3 482.6 469.9   35 571.5
18 18 28 18.19 2.38 3.5 2.75 21 21 24 1.38 24.75 109
  457.2 711.2 462 60.45 88,9 69.85 533.4 533.4   35 628.6
20 20 30.5 20.19 2.5 3.75 2.88 23.12 23 24 1.38 27 134
  508 774.7 512.8 63.5 95.2 73.15 587.2 584.2   35 685.8
24 24 36 24.19 2.75 4.19 3.25 27.62 27.25 24 1.62 32 201
  609.6 914.4 614.4 69.85 106.4 82.5 701.5 692.1   41.1 812.8

NOTA:

1. Las bridas de clase 300 excepto la junta de regazo se proporcionarán con cara elevada de 0,06 (1,6 mm), que se incluye en "Espesor" (C) y "Longitud a través del buje" (Y1), (Y3).

2. Para bridas deslizantes, roscadas, de soldadura por encastre y de junta traslapada, los cubos pueden tener forma vertical desde la base hacia la parte superior o cónicos dentro de los límites de 7 grados.

3. Las bridas ciegas se pueden fabricar con el mismo cubo que el utilizado para las bridas deslizables o sin cubo.

4. La superficie de la junta y la parte trasera (superficie de apoyo para atornillar) se hacen paralelas dentro de 1 grado. Para lograr el paralelismo, el refrentado se realiza de acuerdo con MSS SP-9, sin reducir el espesor (C).

5. La profundidad del zócalo (D) está cubierta por ANSI B 16,5 solo en tamaños de 3 pulgadas, más de 3 pulgadas está a elección del fabricante.





ANSI, ASME, ASA, B16.5 600 lb/pulg. Brida roscada NPT
Tubo Datos de brida Datos del concentrador Cara elevada Datos de perforación Peso
　  　  A B C D Y F GRAMO H I j 　
Medida nominal Diámetro exterior Diámetro total avellanado Espesor de brida mín. Longitud total Longitud roscada min Contáctalo día de la cara Número de agujeros Bolt Hole Dia Diámetro del círculo de agujeros Kg/ Pieza
  　En Mm en mm en mm en mm en mm en mm en mm en mm en mm en mm
½ 0.84 3.75 0,93 0,56 0.88 0,62 1.5 1.38 4 0,62 2.62 0.74
  21.3 95.3 23.6 14.2 22.4 15.7 38.1 35   15.7 66.55
¾ 1.05 4.62 1.14 0,62 1 0,62 1.88 1.69 4 0.75 3.25 1.27
  26.7 117.3 29 15.7 25.4 15.7 47.8 42,9   19.1 82.6
1 1.315 4.88 1.41 0,69 1.12 0,69 2.12 2 4 0.75 3.5 1.52
  33.4 124 35.8 17.5 28.4 17.5 53.8 50.8   19.1 88,9
1 ¼ 1.66 5.25 1.75 0.81 1.12 0.81 2.5 2.5 4 0.75 3.88 2.03
  42.2 133.4 44.4 20.6 28.4 20.6 63.5 63.5   19.1 98.6
1 ½ 1.9 6.12 1.99 0.88 1.25 0.88 2.75 2.88 4 0.88 4.5 2.96
  48.3 155.4 50.5 22.4 31.75 22.4 69.85 73.15   22.4 114.3
2 2.375 6.5 2.5 1 1.44 1.12 3.31 3.62 8 0.75 5 3.62
  60.3 165.1 63.5 25.4 36.6 28.4 84.1 91,9   19.1 127
2 ½ 2.875 7.5 3 1.12 1.62 1.25 3.94 4.12 8 0.88 5.88 5.28
  73 190.5 76.2 28.4 41.1 31.75 100.1 104.6   22.4 149.4
3 3.5 8.25 3.63 1.25 1.81 1.38 4.62 5 8 0.88 6.62 7
  88,9 209.6 92.2 31.75 46 35.1 117.3 127   22.4 168.1
3 ½ 4 9 4.13 1.38 1.94 1.56 5.25 5.5 8 1 7.25 8.84
  101.6 228.6 104.9 35.1 49.3 39.6 133.4 139.7   25.4 184.2
4 4.5 10.75 4.63 1.5 2.12 1.62 6 6.19 8 1 8.5 14.5
  114.3 273.1 117.6 38.1 53.8 41.1 152.4 157.2   25.4 215.9
5 5.563 13 5.69 1.75 2.38 1.88 7.44 7.31 8 1.12 10.5 24.4
  141.3 330.2 144.5 44.5 60.45 47.8 189 185.7   28.4 266.7
6 6.625 14 6.75 1.88 2.62 2 8.75 8.5 12 1.12 11.5 28.7
  168.3 355.6 171.4 47.8 66.55 50.8 222.3 215.9   28.4 292.1
8 8.625 16.5 8.75 2.19 3 2.25 10.75 10.62 12 1.25 13.75 43.4
  219.1 419.1 222.3 55,6 76.2 57.15 273.1 269.7   31.75 349.3
10 10.75 20 10.88 2.5 3.38 2.56 13.5 12.75 dieciséis 1.38 17 70.3
  273 508 276.3 63.5 85,9 sesenta y cinco 342.9 323.8   35.1 431.8
12 12.75 22 12.94 2.62 3.62 2.75 15.75 15 20 1.38 19.25 84.2
  323.8 558.8 328.7 66.55 91,9 69.85 400.1 381   35.1 489
14 14 23.75 14.19 2.75 3.69 2.88 17 16.25 20 1.5 20.75 98.7
  355.6 603.3 360.4 69.85 93.7 73.15 431.8 412.7   38.1 527.1
dieciséis dieciséis 27 16.19 3 4.19 3.06 19.5 18.5 20 1.62 23.75 142
  406.4 685.8 411.2 76.2 106.4 77.7 495.3 469.9   41.1 603.3
18 18 29.25 18.19 3.25 4.62 3.12 21.5 21 20 1.75 25.75 173
  457.2 743 462 82.6 117.3 79.25 546.1 533.4   44.5 654.1
20 20 32 20.19 3.5 5 3.25 24 23 24 1.75 28.5 220
  508 812.8 512.8 88,9 127 82.6 609.6 584.2   44.5 723.9
24 24 37 24.19 4 5.5 3.62 28.25 27.25 24 2 33 312
  609.6 939.8 614.4 101.6 139.7 91,9 717.6 692.1   50.8 838.2

NOTA:

1. Las bridas de clase 600 excepto la junta de regazo se proporcionarán con cara elevada de 0,06 (1,6 mm), que se incluye en "Espesor" (C) y "Longitud a través del buje" (Y1), (Y3).

2. Para bridas deslizantes, roscadas, de soldadura por encastre y de junta traslapada, los cubos pueden tener forma vertical desde la base hacia la parte superior o cónicos dentro de los límites de 7 grados.

3. Las bridas ciegas se pueden fabricar con el mismo cubo que el utilizado para las bridas deslizables o sin cubo.

4. La superficie de la junta y la parte trasera (superficie de apoyo para atornillar) se hacen paralelas dentro de 1 grado. Para lograr el paralelismo, el refrentado se realiza de acuerdo con MSS SP-9, sin reducir el espesor (C).

5. La profundidad del zócalo (D) está cubierta por ANSI B 16,5 solo en tamaños de 3 pulgadas, más de 3 pulgadas está a elección del fabricante.

Mensaje
CONSULTA GRATIS AHORA
*Nombre
Teléfono
*Correo electrónico
Compañía
*Mensaje
