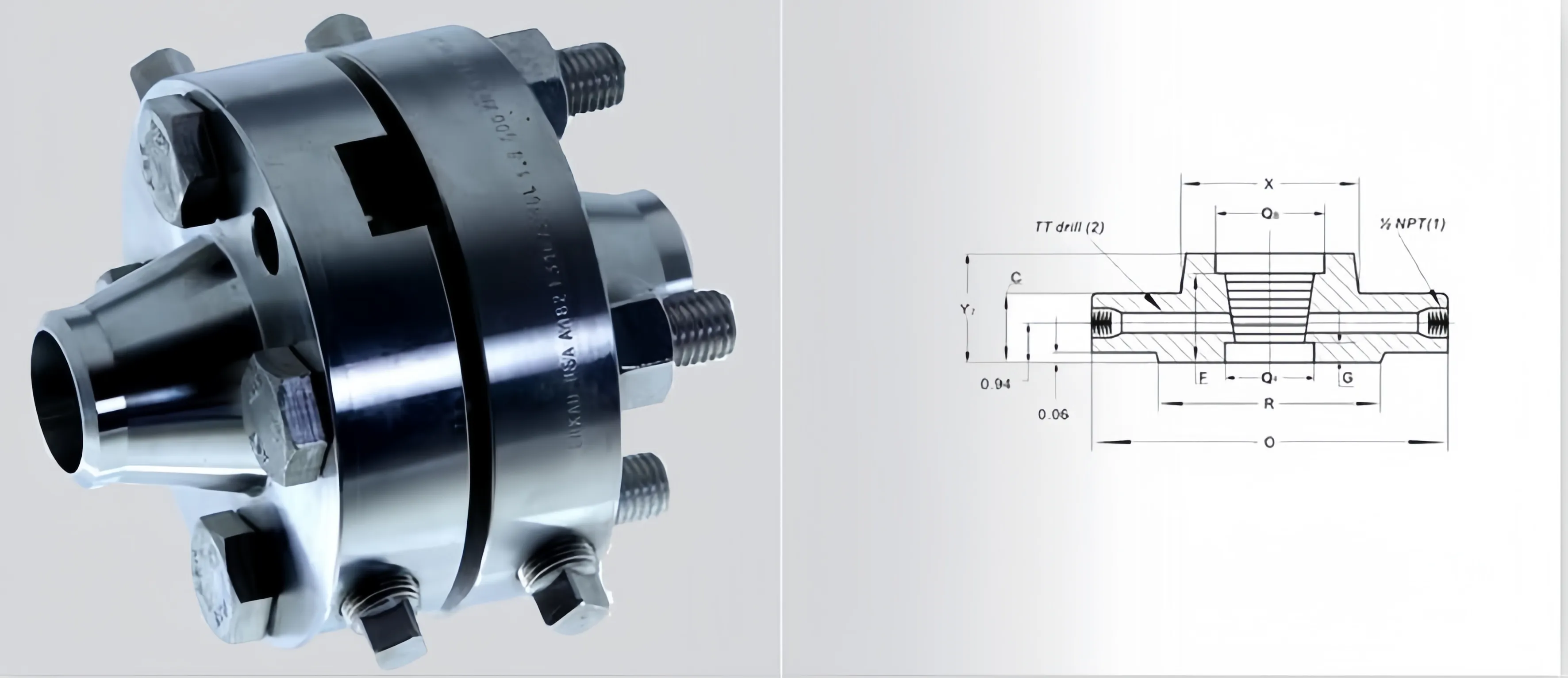

Brida de orificio

Las bridas de orificio se utilizan con medidores de orificio con el fin de medir el caudal de líquidos o gases en la tubería respectiva.

Las bridas de orificio generalmente vienen con caras elevadas o caras RTJ (Junta tipo anillo). Son, para todos los propósitos intensivos,

lo mismo que el cuello de soldadura y las bridas deslizantes con mecanizado adicional. Tienen modificaciones de orificios roscados radiales en el anillo de la brida para conexiones de medidores y soportes de placa de orificio por la razón de ajustar conexiones de medidores. Los pernos adicionales actúan como un gato para permitir el separación de las dos bridas para cambiar la placa orificio o para otros servicios de inspección.

Las bridas de orificio se usan en lugar de las bridas de tubería estándar cuando se usa una placa de orificio o una boquilla de flujo. El propósito básico de esto es medir el caudal de gases o líquidos en la tubería respectiva.

La gama de bridas de orificio cubre todos los tamaños y rangos estándar, y todos los materiales de brida comunes. Las bridas están disponibles en forma de cuello para soldar, deslizable y roscada, y normalmente se suministran con dos conexiones NPT de 1/2" en cada brida.

ASME B16.36 cubre las dimensiones y tolerancias dimensionales de las bridas de orificio (similares a las cubiertas en ASME B16.5) que tienen conexiones diferenciales de presión de orificio.

La gama de bridas de orificio cubre todos los tamaños y rangos estándar, y todos los materiales de brida comunes. Las bridas están disponibles en forma de cuello para soldar, deslizable y roscada, y normalmente se suministran con dos conexiones NPT de 1/2" en cada brida.

Tamaño en pulgadas

Brida integral (brida de cuello de soldadura larga): 3/4″-80″ DN20-DN2000

Presión

Serie América: Clase 150, Clase 300, Clase 600, Clase 900A, Clase 1500, Clase 2500.

Serie europea: PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400

Tipos de frente a brida

Serie América: cara plana (FF), cara elevada (RF), lengüeta (T), ranura (G), hembra (F), macho (M), cara de juntas tipo anillo (RJ/RTJ)

Serie europea: tipo A (cara plana), tipo B (cara realzada), tipo C (lengüeta), tipo D (ranura), tipo E (espita), tipo F (rebaje), tipo G (espiga de junta tórica), Tipo H (ranura de junta tórica)

1. Materiales:

Acero carbono: ASTM A105, ASTM A350 LF1, LF2, LF3, A36, 16Mn, etc.

Acero inoxidable: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Aleación de acero: A182 F1, F5, F9, F11, F12, 22, F22, F91, etc.

Acero inoxidable dúplex: ASTM A 182 - F51, F53, F55, S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950.

Acero de aleación de cobre: ASTM / ASME SB 111 UNS NO. C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600, C 71500, ASTM / ASME SB 466 UNS NO. C 70600 (CU -NI- 90 / 10), C 71500 (CU -NI- 70 / 30)

Aleación de níquel: ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALEACIÓN 20 / 20 CB 3), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)

2. Estándares:

ASME ANSI B16. 5, ASME ANSI B16. 47. API 605, API 6L. MSS SP 44 CSA Z245. 12 EN1092-1, EN1759-1. DIN28115

BS1560, BS 4504, BS 10. AFNOR NF E29-200-1 ISO7005-1 AS2129 JIS B2220 UNI 2276. UNI 2277. UNI 2278. UNI 6089. UNI 6090
