Brida ciega de gafas

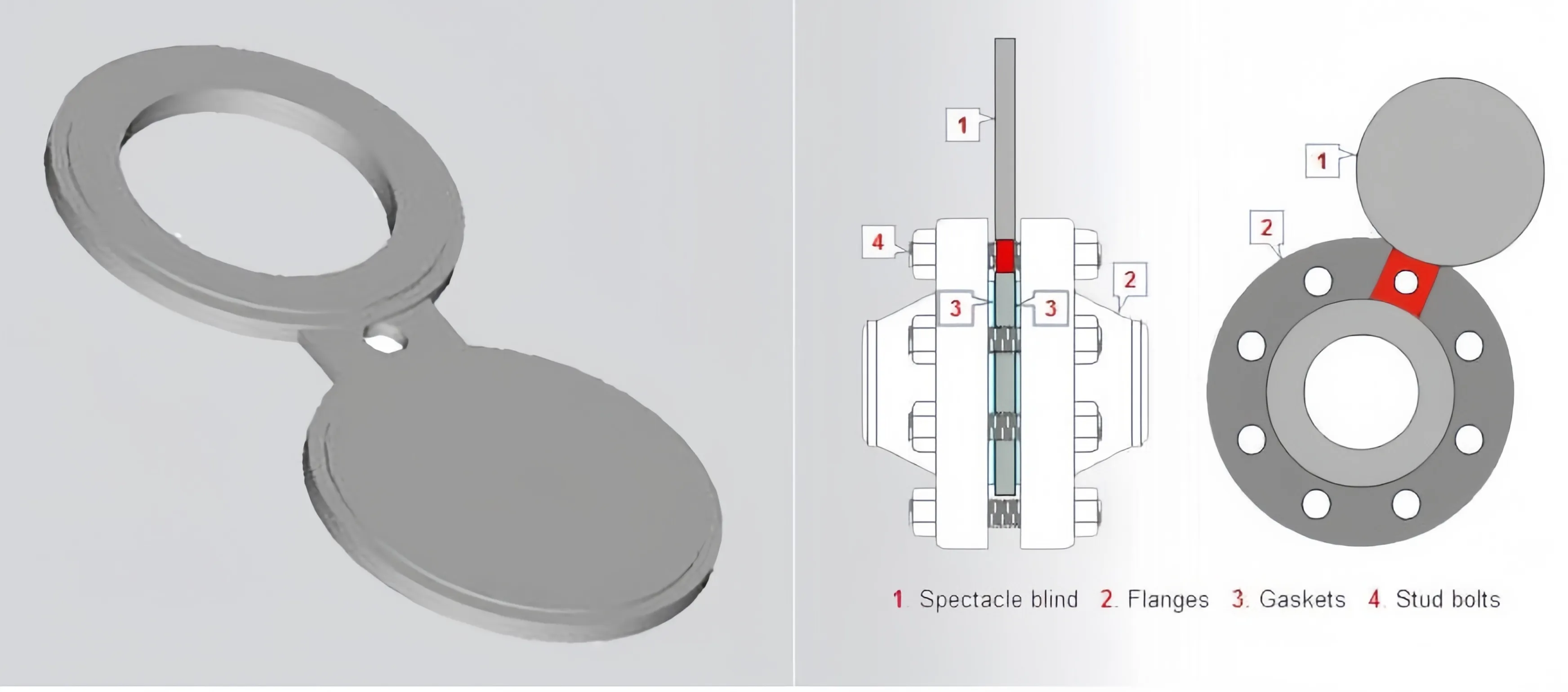

La brida ciega para gafas, también conocida como persiana en forma de 8, es generalmente una pieza de metal que se corta para encajar entre dos bridas de tubería y, por lo general, se intercala entre dos juntas. Una persiana para gafas a menudo está hecha de dos discos de metal que están unidos entre sí por una pequeña sección de acero.
La forma es similar a un par de anteojos o “anteojos”, de ahí el nombre de persiana para anteojos. Un extremo de la persiana tendrá una abertura para permitir el flujo a través de la tubería durante la operación y el otro extremo será sólido para bloquear el flujo durante el mantenimiento. Por lo general, se instalan como un dispositivo permanente para separar los sistemas de tuberías de proceso.
Las persianas para gafas de ATT son una pieza única de metal maquinado diseñada para eliminar la molestia de tener juegos separados de persianas y espaciadores. Cuando una sección de su tubería necesita aislarse del resto para el mantenimiento, ¡una persiana para anteojos o una persiana para especificaciones puede hacer que el proceso sea mucho más fácil!
Tamaño en pulgadas
Brida integral (brida de cuello de soldadura larga): 3/4″-80″ DN20-DN2000
Presión
Serie América: Clase 150, Clase 300, Clase 600, Clase 900A, Clase 1500, Clase 2500.
Serie europea: PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400
Tipos de frente a brida
Serie América: cara plana (FF), cara elevada (RF), lengüeta (T), ranura (G), hembra (F), macho (M), cara de juntas tipo anillo (RJ/RTJ)
Serie europea: tipo A (cara plana), tipo B (cara realzada), tipo C (lengüeta), tipo D (ranura), tipo E (espita), tipo F (rebaje), tipo G (espiga de junta tórica), Tipo H (ranura de junta tórica)
La brida ciega para gafas, también conocida como persiana en forma de 8, es generalmente una pieza de metal que se corta para encajar entre dos bridas de tubería y, por lo general, se intercala entre dos juntas. Una persiana para gafas a menudo está hecha de dos discos de metal que están unidos entre sí por una pequeña sección de acero.
La forma es similar a un par de anteojos o “anteojos”, de ahí el nombre de persiana para anteojos. Un extremo de la persiana tendrá una abertura para permitir el flujo a través de la tubería durante la operación y el otro extremo será sólido para bloquear el flujo durante el mantenimiento. Por lo general, se instalan como un dispositivo permanente para separar los sistemas de tuberías de proceso.
Las persianas para gafas de ATT son una pieza única de metal maquinado diseñada para eliminar la molestia de tener juegos separados de persianas y espaciadores. Cuando una sección de su tubería necesita aislarse del resto para el mantenimiento, ¡una persiana para anteojos o una persiana para especificaciones puede hacer que el proceso sea mucho más fácil!
Tamaño en pulgadas
Brida integral (brida de cuello de soldadura larga): 3/4″-80″ DN20-DN2000
Presión
Serie América: Clase 150, Clase 300, Clase 600, Clase 900A, Clase 1500, Clase 2500.
Serie europea: PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400
Tipos de frente a brida
Serie América: cara plana (FF), cara elevada (RF), lengüeta (T), ranura (G), hembra (F), macho (M), cara de juntas tipo anillo (RJ/RTJ)
Serie europea: tipo A (cara plana), tipo B (cara realzada), tipo C (lengüeta), tipo D (ranura), tipo E (espita), tipo F (rebaje), tipo G (espiga de junta tórica), Tipo H (ranura de junta tórica)
1. Materiales:
Acero carbono: ASTM A105, ASTM A350 LF1, LF2, LF3, A36, 16Mn, etc.
Acero inoxidable: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Aleación de acero: A182 F1, F5, F9, F11, F12, 22, F22, F91, etc.
Acero inoxidable dúplex: ASTM A 182 - F51, F53, F55, S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950.
Acero de aleación de cobre: ASTM / ASME SB 111 UNS NO. C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600, C 71500, ASTM / ASME SB 466 UNS NO. C 70600 (CU -NI- 90 / 10), C 71500 (CU -NI- 70 / 30)
Aleación de níquel: ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALEACIÓN 20 / 20 CB 3), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)
1. Materiales:
Acero carbono: ASTM A105, ASTM A350 LF1, LF2, LF3, A36, 16Mn, etc.
Acero inoxidable: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Aleación de acero: A182 F1, F5, F9, F11, F12, 22, F22, F91, etc.
Acero inoxidable dúplex: ASTM A 182 - F51, F53, F55, S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950.
Acero de aleación de cobre: ASTM / ASME SB 111 UNS NO. C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600, C 71500, ASTM / ASME SB 466 UNS NO. C 70600 (CU -NI- 90 / 10), C 71500 (CU -NI- 70 / 30)
Aleación de níquel: ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALEACIÓN 20 / 20 CB 3), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)
Para dimensiones detalladas y catálogo de bridas reductoras, póngase en contacto con con nosotros ahora sales@attpipeline.com
2. Estándares:
ASME ANSI B16. 5, ASME ANSI B16. 47. API 605, API 6L. MSS SP 44 CSA Z245. 12 EN1092-1, EN1759-1. DIN28115
BS1560, BS 4504, BS 10. AFNOR NF E29-200-1 ISO7005-1 AS2129 JIS B2220 UNI 2276. UNI 2277. UNI 2278. UNI 6089. UNI 6090
2. Estándares:
ASME ANSI B16. 5, ASME ANSI B16. 47. API 605, API 6L. MSS SP 44 CSA Z245. 12 EN1092-1, EN1759-1. DIN28115
BS1560, BS 4504, BS 10. AFNOR NF E29-200-1 ISO7005-1 AS2129 JIS B2220 UNI 2276. UNI 2277. UNI 2278. UNI 6089. UNI 6090
