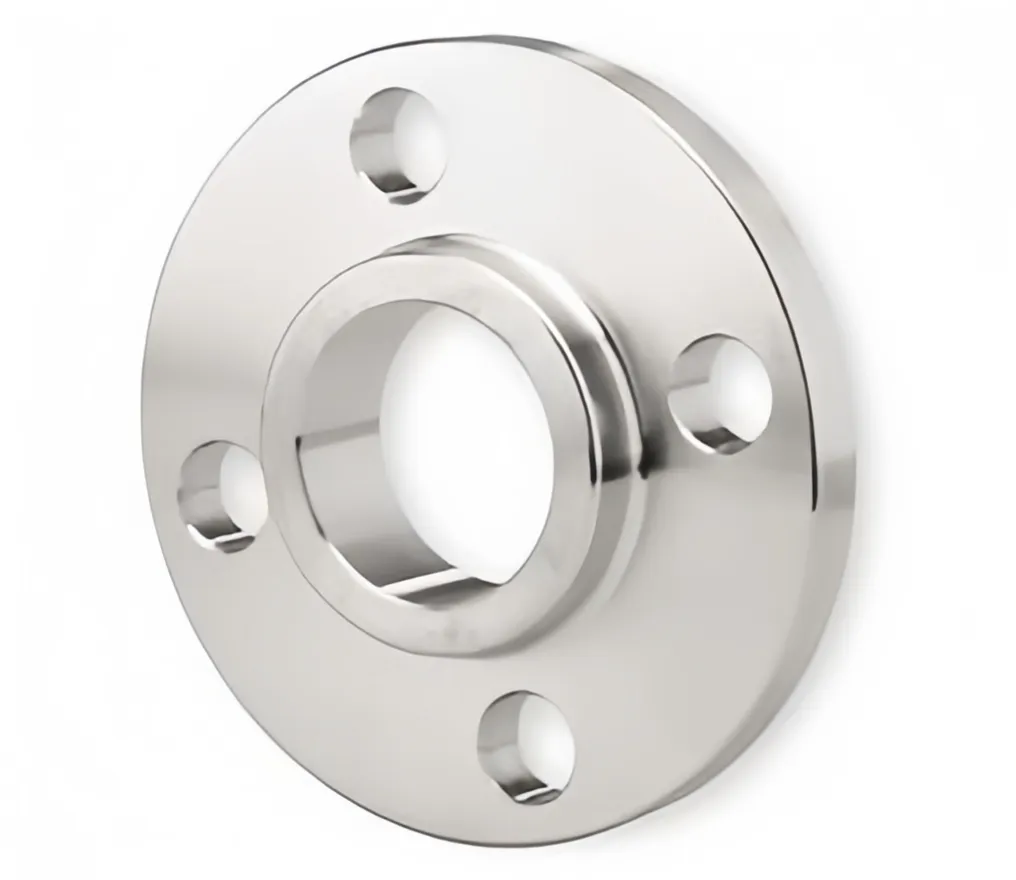

Deslizarse en la brida
 |
 |
|
|
1. Materiales:
Acero carbono: ASTM A105, ASTM A350 LF1, LF2, LF3, A36, 16Mn, etc.
Acero inoxidable: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Aleación de acero: A182 F1, F5, F9, F11, F12, 22, F22, F91, etc.
Acero inoxidable dúplex: ASTM A 182 - F51, F53, F55, S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950.
Acero de aleación de cobre: ASTM / ASME SB 111 UNS NO. C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600, C 71500, ASTM / ASME SB 466 UNS NO. C 70600 (CU -NI- 90 / 10), C 71500 (CU -NI- 70 / 30)
Aleación de níquel: ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALEACIÓN 20 / 20 CB 3), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)
1. Materiales:
Acero carbono: ASTM A105, ASTM A350 LF1, LF2, LF3, A36, 16Mn, etc.
Acero inoxidable: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Aleación de acero: A182 F1, F5, F9, F11, F12, 22, F22, F91, etc.
Acero inoxidable dúplex: ASTM A 182 - F51, F53, F55, S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950.
Acero de aleación de cobre: ASTM / ASME SB 111 UNS NO. C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600, C 71500, ASTM / ASME SB 466 UNS NO. C 70600 (CU -NI- 90 / 10), C 71500 (CU -NI- 70 / 30)
Aleación de níquel: ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (ALEACIÓN 20 / 20 CB 3), UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)
Para dimensiones detalladas y catálogo de bridas reductoras, póngase en contacto con con nosotros ahora sales@attpipeline.com
2. Estándares:
ANSI / ASME B16,5, B16,36, B16,47, AWWA C207, DIN, BS, SABS / SANS, MSS SP44, ISO, API Brida, etc.
Dimensiones y masas de la brida ciega ANSI B16,5 Clase 150 / 300 / 600
| ANSI, ASME, ASA, B16.5 150 lb/pulg. BRIDA DESLIZANTE RF / FF | ||||||||||

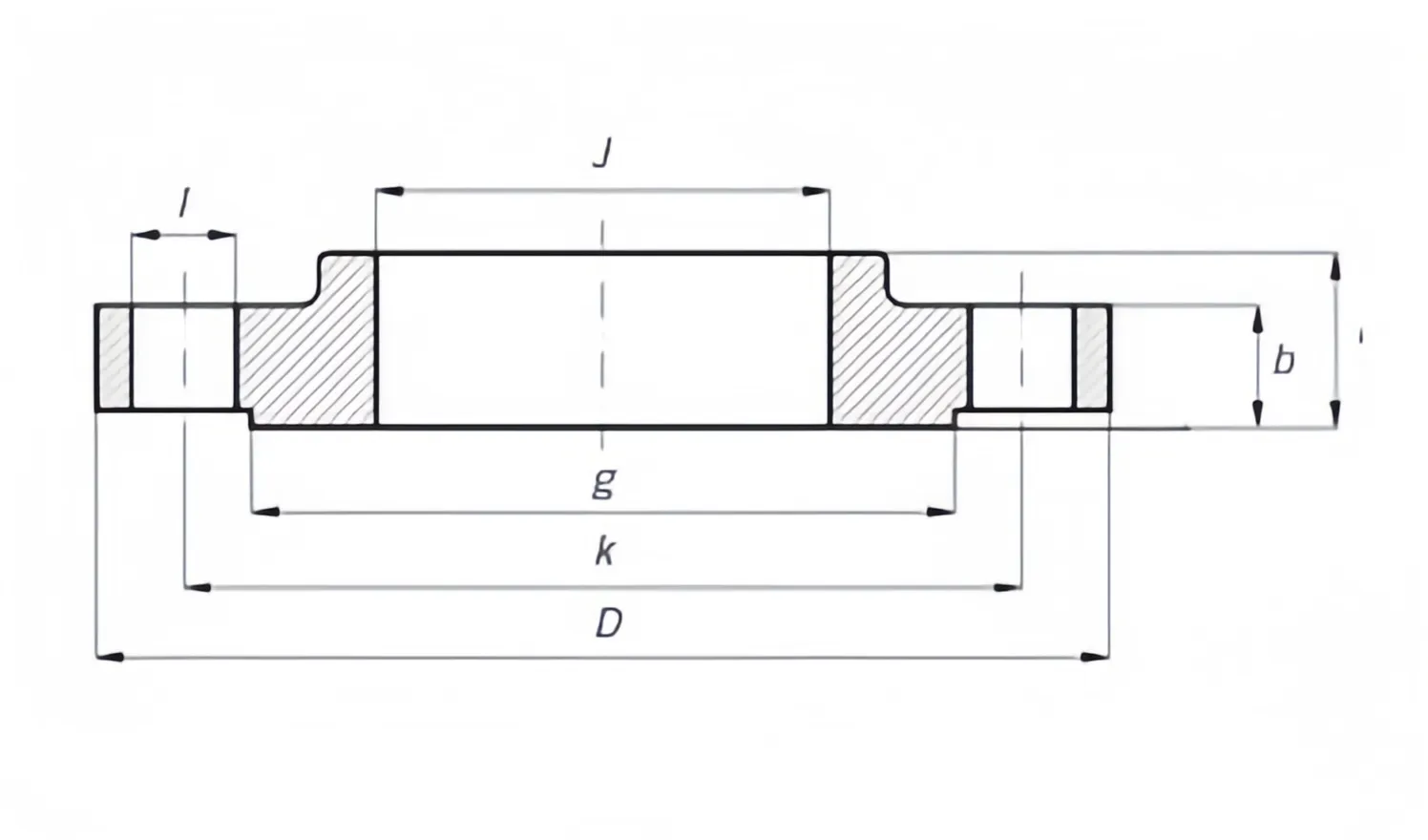

| ø | D | b | gramo | metro | j | h | k | Agujeros | I | Kg. |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 15,9 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 15,9 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 17,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 20,6 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 22,2 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 25,4 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2" | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 28,6 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 30,2 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2" | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 31,7 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 33,3 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 36,5 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 39,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 44,4 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 49,2 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 55,6 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 57,1 | 476,2 | 12 | 28,6 | 36,000 |
| dieciséis" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 63,5 | 539,7 | dieciséis | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 68,3 | 577,8 | dieciséis | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 73,0 | 635,0 | 20 | 31,7 | 64.000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 79,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 82,5 | 749,3 | 20 | 34,9 | 89,000 |
NOTA:
1. Las bridas de clase 150 excepto la junta de regazo se proporcionarán con cara elevada de 0,06 (1,6 mm), que se incluye en "Espesor" (C) y "Longitud a través del buje" (Y1), (Y3).
2. Para bridas deslizantes, roscadas, de soldadura por encastre y de junta traslapada, los cubos pueden tener forma vertical desde la base hacia la parte superior o cónicos dentro de los límites de 7 grados.
3. Las bridas ciegas se pueden fabricar con el mismo cubo que el utilizado para las bridas deslizables o sin cubo.
4. La superficie de la junta y la parte trasera (superficie de apoyo para atornillar) se hacen paralelas dentro de 1 grado. Para lograr el paralelismo, el refrentado se realiza de acuerdo con MSS SP-9, sin reducir el espesor (C).
5. La profundidad del zócalo (D) está cubierta por ANSI B 16,5 solo en tamaños de 3 pulgadas, más de 3 pulgadas está a elección del fabricante.
| ANSI, ASME, ASA, B16.5 300 lb/pulg. BRIDA DESLIZANTE RF / FF | ||||||||||
| ø | D | b | gramo | metro | j | h | k | Agujeros | I | Kg. |
| 1/2" | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 22,2 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 25,4 | 82,5 | 4 | 19,0 | 1,100 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 27,0 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4" | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 27,0 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2" | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 30,2 | 114,3 | 4 | 22,2 | 2,600 |
| 2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 33,3 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2" | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 38,1 | 149,2 | 8 | 22,2 | 4.400 |
| 3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 42,9 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2" | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 44,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 47,6 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 50,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 52,4 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 61,9 | 330,2 | 12 | 25,4 | 24.800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 66,7 | 387,3 | dieciséis | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 73,0 | 450,8 | dieciséis | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 76,2 | 514,3 | 20 | 31,7 | 70.000 |
| dieciséis" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 82,5 | 571,5 | 20 | 34,9 | 90.000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 88,9 | 628,6 | 24 | 34,9 | 112,000 |
| 20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 95,2 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 101,6 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 106,4 | 812,8 | 24 | 41,3 | 208,000 |
NOTA:
1. Las bridas de clase 300 excepto la junta de regazo se proporcionarán con cara elevada de 0,06 (1,6 mm), que se incluye en "Espesor" (C) y "Longitud a través del buje" (Y1), (Y3).
2. Para bridas deslizantes, roscadas, de soldadura por encastre y de junta traslapada, los cubos pueden tener forma vertical desde la base hacia la parte superior o cónicos dentro de los límites de 7 grados.
3. Las bridas ciegas se pueden fabricar con el mismo cubo que el utilizado para las bridas deslizables o sin cubo.
4. La superficie de la junta y la parte trasera (superficie de apoyo para atornillar) se hacen paralelas dentro de 1 grado. Para lograr el paralelismo, el refrentado se realiza de acuerdo con MSS SP-9, sin reducir el espesor (C).
5. La profundidad del zócalo (D) está cubierta por ANSI B 16,5 solo en tamaños de 3 pulgadas, más de 3 pulgadas está a elección del fabricante.
| ANSI, ASME, ASA, B16.5 600 lb/pulg. Brida SLIP ON BRIDA RF/ FF | ||||||||||
| ø | D | b | gramo | metro | j | h | k | Agujeros | I | Kg. |
| 1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 22,2 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 25,4 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 27,0 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 28,6 | 98,4 | 4 | 19,0 | 2100 |
| 1 1/2" | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 31,7 | 114,3 | 4 | 22,2 | 3,100 |
| 2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 36,5 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2" | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 41,3 | 149,2 | 8 | 22,2 | 5,400 |
| 3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 46,0 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2" | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 49,2 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 54,0 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 60,3 | 266,7 | 8 | 28,6 | 24.500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 66,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 76,2 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 85,7 | 431,8 | dieciséis | 34,9 | 70.000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 92,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 93,7 | 527,0 | 20 | 38,1 | 100,000 |
| dieciséis" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 106,4 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 117,5 | 654,0 | 20 | 44,4 | 175.000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 127,0 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 133,3 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 139,7 | 838,2 | 24 | 50,8 | 330.000 |
NOTA:
1. Las bridas de clase 600, excepto la junta de regazo, se proporcionarán con cara elevada de 0,25 (6,35 mm), que no está incluida en "Espesor" (C) y "Longitud a través del buje" (Y1), (Y3).
2. Para bridas deslizantes, roscadas, de soldadura por encastre y de junta traslapada, los cubos pueden tener forma vertical desde la base hacia la parte superior o cónicos dentro de los límites de 7 grados.
3. Las bridas ciegas se pueden fabricar con el mismo cubo que el utilizado para las bridas deslizables o sin cubo.
4. La superficie de la junta y la parte trasera (superficie de apoyo para atornillar) se hacen paralelas dentro de 1 grado. Para lograr el paralelismo, el refrentado se realiza de acuerdo con MSS SP-9, sin reducir el espesor (C).
5. Las dimensiones de los tamaños 1/2 a 3 1/2 son las mismas que para las bridas Clase 400.
6. La profundidad del zócalo (D) está cubierta por ANSI B 16,5 solo en tamaños de 3 pulgadas, más de 3 pulgadas está a elección del fabricante.
2. Estándares:
ANSI / ASME B16,5, B16,36, B16,47, AWWA C207, DIN, BS, SABS / SANS, MSS SP44, ISO, API Brida, etc.
Dimensiones y masas de la brida ciega ANSI B16,5 Clase 150 / 300 / 600
| ANSI, ASME, ASA, B16.5 150 lb/pulg. BRIDA DESLIZANTE RF / FF | ||||||||||
| ø | D | b | gramo | metro | j | h | k | Agujeros | I | Kg. |
| 1/2" | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 15,9 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 15,9 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 17,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4" | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 20,6 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 22,2 | 98,4 | 4 | 15,9 | 1,400 |
| 2" | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 25,4 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2" | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 28,6 | 139,7 | 4 | 19,0 | 3,600 |
| 3" | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 30,2 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2" | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 31,7 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 33,3 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 36,5 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 39,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 44,4 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 49,2 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 55,6 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 57,1 | 476,2 | 12 | 28,6 | 36,000 |
| dieciséis" | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 63,5 | 539,7 | dieciséis | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 68,3 | 577,8 | dieciséis | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 73,0 | 635,0 | 20 | 31,7 | 64.000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 79,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 82,5 | 749,3 | 20 | 34,9 | 89,000 |
NOTA:
1. Las bridas de clase 150 excepto la junta de regazo se proporcionarán con cara elevada de 0,06 (1,6 mm), que se incluye en "Espesor" (C) y "Longitud a través del buje" (Y1), (Y3).
2. Para bridas deslizantes, roscadas, de soldadura por encastre y de junta traslapada, los cubos pueden tener forma vertical desde la base hacia la parte superior o cónicos dentro de los límites de 7 grados.
3. Las bridas ciegas se pueden fabricar con el mismo cubo que el utilizado para las bridas deslizables o sin cubo.
4. La superficie de la junta y la parte trasera (superficie de apoyo para atornillar) se hacen paralelas dentro de 1 grado. Para lograr el paralelismo, el refrentado se realiza de acuerdo con MSS SP-9, sin reducir el espesor (C).
5. La profundidad del zócalo (D) está cubierta por ANSI B 16,5 solo en tamaños de 3 pulgadas, más de 3 pulgadas está a elección del fabricante.
| ANSI, ASME, ASA, B16.5 300 lb/pulg. BRIDA DESLIZANTE RF / FF | ||||||||||
| ø | D | b | gramo | metro | j | h | k | Agujeros | I | Kg. |
| 1/2" | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 22,2 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 25,4 | 82,5 | 4 | 19,0 | 1,100 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 27,0 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4" | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 27,0 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2" | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 30,2 | 114,3 | 4 | 22,2 | 2,600 |
| 2" | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 33,3 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2" | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 38,1 | 149,2 | 8 | 22,2 | 4.400 |
| 3" | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 42,9 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2" | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 44,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 47,6 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 50,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 52,4 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 61,9 | 330,2 | 12 | 25,4 | 24.800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 66,7 | 387,3 | dieciséis | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 73,0 | 450,8 | dieciséis | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 76,2 | 514,3 | 20 | 31,7 | 70.000 |
| dieciséis" | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 82,5 | 571,5 | 20 | 34,9 | 90.000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 88,9 | 628,6 | 24 | 34,9 | 112,000 |
| 20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 95,2 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 101,6 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 106,4 | 812,8 | 24 | 41,3 | 208,000 |
NOTA:
1. Las bridas de clase 300 excepto la junta de regazo se proporcionarán con cara elevada de 0,06 (1,6 mm), que se incluye en "Espesor" (C) y "Longitud a través del buje" (Y1), (Y3).
2. Para bridas deslizantes, roscadas, de soldadura por encastre y de junta traslapada, los cubos pueden tener forma vertical desde la base hacia la parte superior o cónicos dentro de los límites de 7 grados.
3. Las bridas ciegas se pueden fabricar con el mismo cubo que el utilizado para las bridas deslizables o sin cubo.
4. La superficie de la junta y la parte trasera (superficie de apoyo para atornillar) se hacen paralelas dentro de 1 grado. Para lograr el paralelismo, el refrentado se realiza de acuerdo con MSS SP-9, sin reducir el espesor (C).
5. La profundidad del zócalo (D) está cubierta por ANSI B 16,5 solo en tamaños de 3 pulgadas, más de 3 pulgadas está a elección del fabricante.
| ANSI, ASME, ASA, B16.5 600 lb/pulg. Brida SLIP ON BRIDA RF/ FF | ||||||||||
| ø | D | b | gramo | metro | j | h | k | Agujeros | I | Kg. |
| 1/2" | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 22,2 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 25,4 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 27,0 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4" | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 28,6 | 98,4 | 4 | 19,0 | 2100 |
| 1 1/2" | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 31,7 | 114,3 | 4 | 22,2 | 3,100 |
| 2" | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 36,5 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2" | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 41,3 | 149,2 | 8 | 22,2 | 5,400 |
| 3" | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 46,0 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2" | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 49,2 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 54,0 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 60,3 | 266,7 | 8 | 28,6 | 24.500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 66,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 76,2 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 85,7 | 431,8 | dieciséis | 34,9 | 70.000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 92,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 93,7 | 527,0 | 20 | 38,1 | 100,000 |
| dieciséis" | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 106,4 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 117,5 | 654,0 | 20 | 44,4 | 175.000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 127,0 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 133,3 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 139,7 | 838,2 | 24 | 50,8 | 330.000 |
NOTA:
1. Las bridas de clase 600, excepto la junta de regazo, se proporcionarán con cara elevada de 0,25 (6,35 mm), que no está incluida en "Espesor" (C) y "Longitud a través del buje" (Y1), (Y3).
2. Para bridas deslizantes, roscadas, de soldadura por encastre y de junta traslapada, los cubos pueden tener forma vertical desde la base hacia la parte superior o cónicos dentro de los límites de 7 grados.
3. Las bridas ciegas se pueden fabricar con el mismo cubo que el utilizado para las bridas deslizables o sin cubo.
4. La superficie de la junta y la parte trasera (superficie de apoyo para atornillar) se hacen paralelas dentro de 1 grado. Para lograr el paralelismo, el refrentado se realiza de acuerdo con MSS SP-9, sin reducir el espesor (C).
5. Las dimensiones de los tamaños 1/2 a 3 1/2 son las mismas que para las bridas Clase 400.
6. La profundidad del zócalo (D) está cubierta por ANSI B 16,5 solo en tamaños de 3 pulgadas, más de 3 pulgadas está a elección del fabricante.
